人工智能在水产养殖中研究应用分析与未来展望

  • 李道亮 , 1, 2 ,
  • 刘畅 1, 2
展开
  • 1. 中国农业大学 信息与电气工程学院,北京 100083
  • 2. 国家数字渔业创新中心,北京 100083
李道亮(1971-),男,教授,博士,研究方向为农业信息先进感知与智能处理。电话:010-62737679。E-mail:

收稿日期: 2020-04-26

  修回日期: 2020-08-31

  网络出版日期: 2020-10-21

基金资助

中国工程院咨询研究项目(2019-ZD-5-04-03)

Recent Advances and Future Outlook for Artificial Intelligence in Aquaculture

  • LI Daoliang , 1, 2 ,
  • LIU Chang 1, 2
Expand
  • 1. College of Information and Electronics Engineering, China Agricultural University, Beijing 100083, China
  • 2. National Innovation Center for Digital Fishery, Beijing 100083, China

Received date: 2020-04-26

  Revised date: 2020-08-31

  Online published: 2020-10-21

本文亮点

中国水产养殖的生产模式已由粗放型向集约型转变,生产结构不断调整升级,生产水平不断提高。但较低的劳动生产率、生产效率和资源利用率,低质量的水产品以及缺乏安全保障等问题都严重制约中国水产养殖业的快速发展。利用现代信息技术,研究智能设备来实现精确、自动化和智能化的水产养殖,提高渔业生产力和资源利用率是解决上述矛盾的主要途径。水产养殖中的人工智能是研究利用计算机实现水产养殖的过程,也就是利用机器和计算机监视水下生物的生长,进行问题判断、讨论和分析,提出养殖相关决策,完成自动化养殖。为深入了解人工智能技术在水产养殖中的研究发展现状,本文从水产养殖的生命信息获取、水产生物生长调控与决策、鱼类疾病预测与诊断、水产养殖环境感知与调控,以及水产养殖水下机器人5个具体方面入手,结合生产中面临的实际问题,分析了人工智能在水产养殖中的研究应用现状和技术特点;阐述了人工智能应用的主要技术手段和原理,总结了近年来人工智能技术在水产养殖中的最新应用研究进展,分析了当前人工智能技术在水产养殖发展中面临的主要问题和挑战,并提出了推动水产养殖转型的主要建议,以期为加速推进中国渔业数字化、精准化和智慧化提供参考。

本文引用格式

李道亮 , 刘畅 . 人工智能在水产养殖中研究应用分析与未来展望[J]. 智慧农业, 2020 , 2(3) : 1 -20 . DOI: 10.12133/j.smartag.2020.2.3.202004-SA007

Highlights

The production of China's aquaculture has changed from extensive model to intensive model, the production structure is continuously adjusting and upgrading, and the production level has been continuously improved. However, as an important part of China's agricultural production, aquaculture plays an important role in promoting the development of China's agricultural economy. Low labor productivity, production efficiency and resource utilization, low-quality aquatic products, and the lack of safety guarantees have severely limited the rapid development of China's aquaculture industry. Using modern information technology and intelligent devices to realize precise, automated, and intelligent aquaculture, improving fishery productivity and resource utilization is the main way to solve the above contradictions. Artificial intelligence technology in aquaculture is to use the computer technology to realize the production process of aquaculture, monitor the growth of underwater organisms, judge, discuss and analyze problems, and then perform feeding, disease treatment, and breeding. In order to understand the development status and technical characteristics of artificial intelligence technology in aquaculture, in this article, five main aspects of aquaculture, i.e., life information acquisition, aquatic product growth regulation and decision-making, fish disease prediction and diagnosis, aquaculture environment perception and regulation, and aquaculture underwater robots, combined with the practical problems in aquaculture, were mainly focused on. The application principles and necessity of artificial intelligence technology in each aspect were explained. Commonly used technical methods were point out and the classic application cases were deeply analyzed. The main problems, bottlenecks and challenges in the current development of artificial intelligence technology in aquaculture were analyzed, including turbid water, multiple interference factors, corrosion of equipment, and movement of underwater animals, etc., and reasonable research directions for these potential challenges were pointed out. In addition, the main strategic strategies to promote the transformation of aquaculture were also proposed. The development of aquaculture is inseparable from artificial intelligence technology, this review can provide references to accelerate the advancement of digitalization, precision and intelligent aquaculture.

1 引 言

水产养殖是指在人为控制条件下养殖鱼类、虾蟹类、贝类、软体动物、藻类等水产品,养殖方式可分为池塘养殖、陆基工厂循环水养殖和网箱养殖三大类1,主要业务环节包括育种选择、养殖环境控制、投喂、病害防控、捕捞等。目前,中国的水产养殖形式已由粗放型向集约型转变,生产结构不断调整升级,但较低的劳动生产率、生产效率和资源利用率,低质量的水产品以及缺乏安全保障等问题都严重制约中国水产养殖业的快速发展。中国在2002—2016年期间一直是世界上最大的鱼类和鱼类产品出口国,但随着近年来国外发达国家智能化、信息化的渔业生产模式逐渐开展,挪威等欧盟国家和地区成为领先的鱼类和鱼类产品市场,而中国目前仍处于从传统养殖向现代化养殖的过渡阶段,智能化建设尚不完善。因此,利用现代信息技术实现中国智慧渔业建设已成为目前水产养殖领域的重要任务2
随着物联网、大数据、人工智能等新一代信息技术的不断进步,在水产养殖中利用机器替代人工成为可能3。其中,农业物联网技术可感知和传输养殖场信息,实现智能装备的互联;大数据与云计算技术完成信息的存储、分析和处理,实现养殖信息的数字化,人工智能技术作为智能化养殖中最重要的一部分,通过模拟人类的思维和智能行为,学习物联网和大数据提供的海量信息,对产生的问题进行分析和判断,最终完成决策任务,实现养殖场精准作业。物联网、大数据和人工智能三者相辅相成,深度融合,共同为加快中国完成水产养殖转型升级阶段提供技术支持。与传统技术相比,人工智能技术侧重对问题的计算、处理、分析、预测和规划,这也是实现机器代替人工的关键4。人工智能技术在水产养殖中应用的总体结构、过程和相关技术如图1所示。在传输和收集数据之后,人工智能技术进行数据归纳、分析以及经验学习,最后制定相关管理决策。

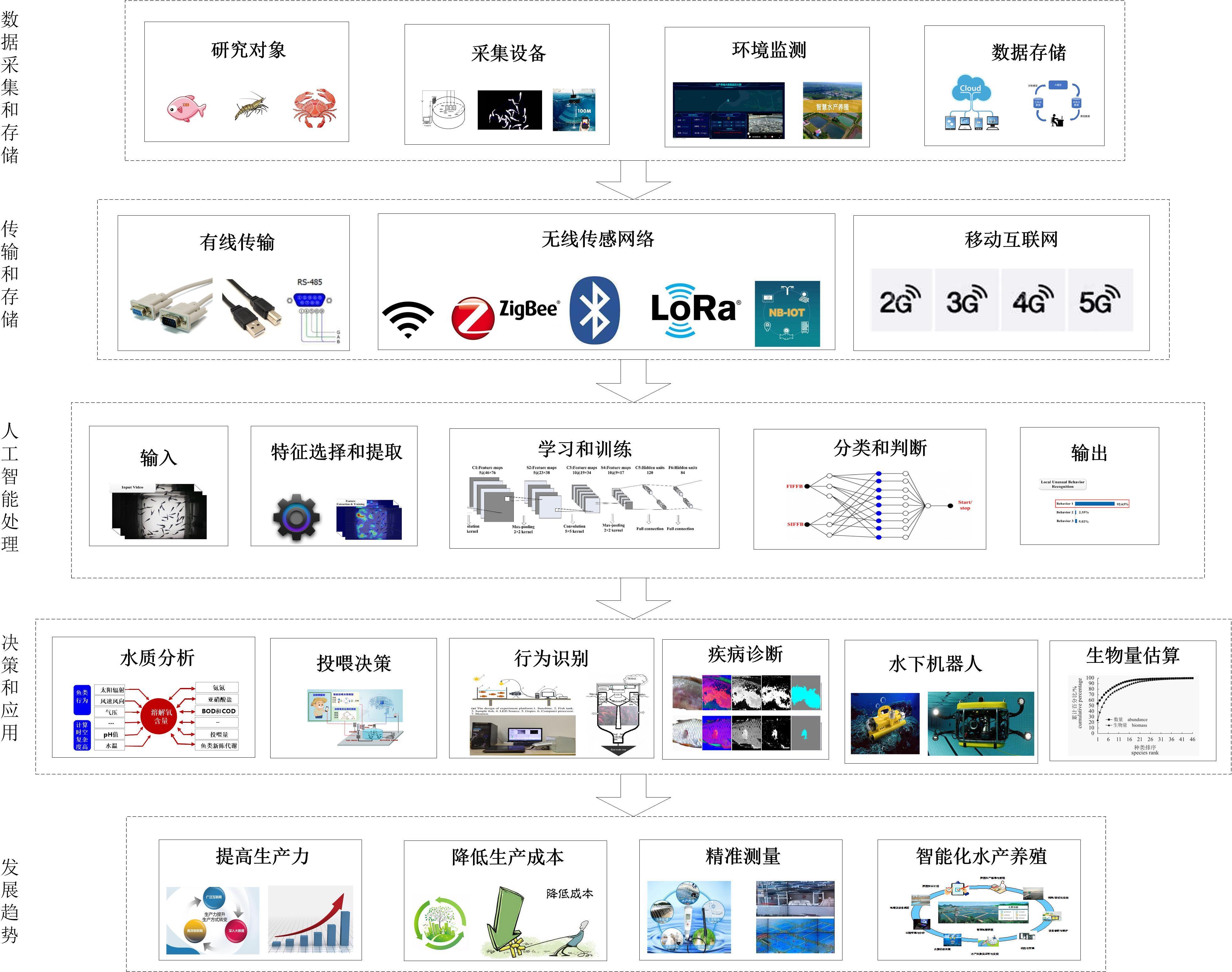

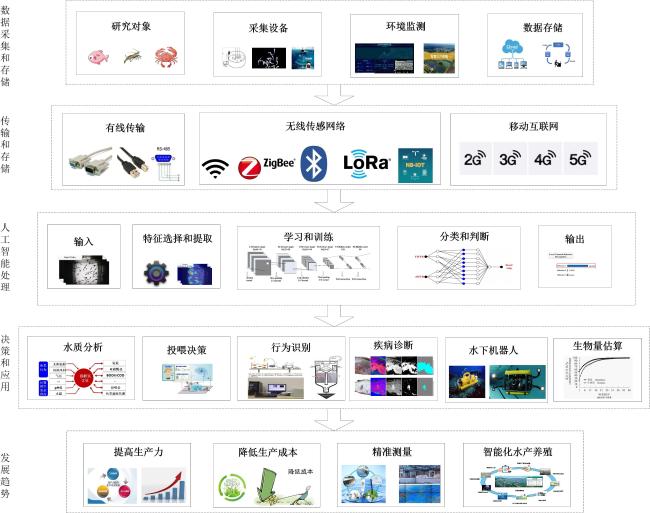

图1 人工智能为水产养殖提供技术支持逻辑框图

Fig.1 Logical block diagram of artificial intelligence provides technical support for aquaculture

为更好地总结人工智能技术在水产养殖中的研究和应用现状,本文按照水产养殖中主要的业务对象和生产环节,梳理了人工智能在“生命信息获取、水产生物生长调控与决策、鱼类疾病预测与诊断、水产养殖环境感知与调控,以及水产养殖水下机器人”5个方面的国内外研究进展,详细阐述了人工智能如何为水产养殖提供技术支持,总结了技术发展面临的挑战,同时提出了未来发展展望,以期为人工智能在水产养殖中的应用和推进提供参考,为中国智慧渔业和农业现代化发展提供新方法和新思路。

2 应用研究现状和挑战

基于以上人工智能技术在水产养殖中重要性的说明,本节将重点介绍人工智技术如何在信息获取、问题判断、决策分析,以及智能作业等主要环节进行应用。并通过对研究现状的总结,阐明目前技术发展面临的挑战和困难,为有针对性地解决水产养殖技术瓶颈、制定有效的解决方案提供参考。

2.1 水产生物生命信息获取

现代水产养殖中主要依靠传感器获得鱼、虾、贝等水产生物的生命信息,这些信息不仅量大且杂乱,难以被充分利用。作为实现“机器换人”的关键技术,人工智能技术的首要任务就是获取水下生物生命信息,具体内容为种类、行为识别和生物量估算。其中种类和行为识别的主要对象为鱼类5。该过程是利用水产养殖对象的外部特征进行相关生命信息的获取,这些特征信息也是开发应用水产养殖领域智能化监测方法的数据基础6,7。种类识别过程必须要排除输入的多余信息、抽取出关键的信息,并将分阶段获得的信息整理成一个完整的知识印象8,9。人工智能技术在水产养殖信息获取关键技术主要技术方法、具体流程如图2所示。

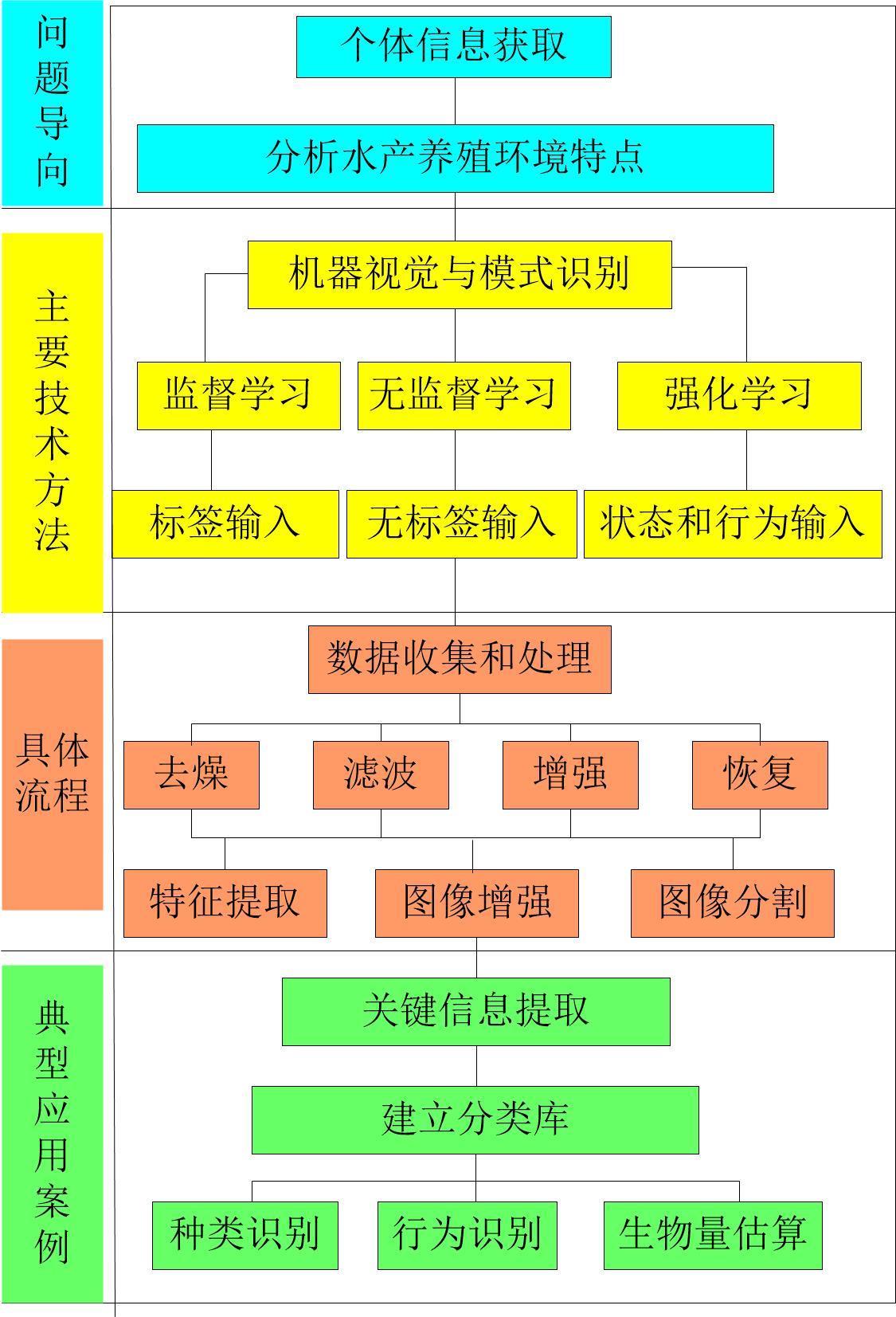

图2 信息获取关键技术

Fig. 2 Key technologies for information acquisition

2.1.1 鱼种类识别

在水产养殖实践中,通常在同一池塘中同时养殖几个品种的鱼,因此,在收获期有必要根据鱼种和大小对鱼进行分级分类,以达到最佳销售效果。人工智能技术主要依靠机器视觉的方法对鱼种类进行识别,其基本过程为:①获取鱼类图像信息;②对输入的图像提取鱼个体形态、颜色、纹理等人为设定的特征;③根据这些特征训练分类器;④将特征向量输入分类器实现种类识别10,11。基于人工智能技术对鱼类进行种类分类的方法有神经网络分类法12,13、决策树14、Bayes分类法15以及支持向量机等16
在这些经典的方法中,决策树和Bayes分类法对缺失数据不够敏感、算法简单、结果误差较大,已较少使用。而神经网络和支持向量机这两种方法以强大的泛化能力和较好的鲁棒性,近年来在鱼种类识别中被广泛应用。鱼种类识别过程中需要对多个不同种类的鱼进行分类,因此,需要大量的数据集。目前研究中使用的数据集可分为公开数据集和采集数据集两种。Jalal等17将光流和高斯混合模型与YOLO深层神经网络相结合,对Fish4knowledge和西澳大学公开数据集中进行鱼种类划分,准确率分别为91.64%和79.8%,达到了两个数据集分类的最好效果。但这类研究局限在对特定场景下鱼类的识别,未能很好地减少水产养殖中环境等因素产生的识别误差。还有一部分学者从实际问题出发,通过水下摄像机等图像获取工具对真实水产养殖环境情况下的鱼进行分类。吴一全等18提出了一种基于Krawtchouk矩、灰度共生矩阵和蜂群优化多核最小二乘支持向量机的识别方法,利用该方法对鳊鱼等5种淡水鱼进行了分类识别,识别精度均达到91.67%以上。除此之外,深度学习方法以其独特的视觉特征,在鱼种类划分上取得了较好的效果。胡涛19针对船载电子监控场景下的目标检测,提出了基于深度学习的鱼类目标检测方法,对7种鱼成功进行划分,该方法对于复杂背景下低分辨率小目标具有较好的识别效果。
从目前已发表的文献中可以看出,根据所需要识别的鱼类进行特征训练的模型准确率都较高,但由于这些模型是针对特定数据集设计的,并不适用所有的数据集,其迁移能力较差,可识别的鱼种类也较少,只能在特定环境中应用。此外,光强和鱼运动产生的表型性状和纹理变化也为鱼种类识别带来了巨大挑战,在未来的研究中还需重点关注水下图像获取平台参数的改善,提高图像质量,延长设备寿命,从而减少生产投入,进行统一规模化养殖。

2.1.2 鱼类行为识别

水产生物对其生存环境十分敏感,当受到水体环境压力胁迫时,其游泳和摄食行为以及体色会发生不同程度变化。这些行为动作具有一定的连续性和时间相关性,利用机器视觉方法可通过分析视频相邻帧的时间和空间序列得到相关动作信息,例如,Israeli20发现当水中溶氧过低时,鱼类的游泳速度和深度有降低趋势,鱼群的整体分布也会更加分散。在被疾病感染时,鱼类会伴随明显游速降低,跃出水面行为频率增加等21。除此之外,鱼类个体摄食行为可反映水环境清洁程度、水质变化以及水中是否存在有害物质等问题,工作人员可根据这些行为判断水环境是否适合养殖,从而为生产管理者及时采取相应措施提供有效信息,达到最大的效益收入。
利用人工智能技术对鱼类游泳行为识别研究较早,主要通过视频监测系统对鱼类运动轨迹进行监测并描述。Mirat等22开发了一款名为Zebra Zoom的自动化程序来检测斑马鱼的运动。Fukunaga等23基于混合高斯模型,搭建了GroupTracker视频跟踪系统,可对严重遮挡情况下的鱼类进行跟踪,在跟踪的过程中提取出如速度、游泳距离、转弯方向等信息以判断单个鱼的行为。Perez-Escudero等24开发了名为idTracker的视觉系统,采用多轨迹算法,在记录动物的视频中找到每只动物的指纹来追踪个体,并通过标识防止误跟踪。除了鱼类轨迹跟踪外,人工智能技术还主要集中应用在对鱼类摄食行为识别和强度量化上。例如,Alzubi等25通过结合传统的机器视觉和支持向量机对鱼类摄食行为进行识别分析。张重阳等26针对目前检测方法特征单一、样本数量少、鲁棒性低等问题,利用BP神经网络提取图像中鱼群摄食时的颜色、形状和纹理等特征,并对其进行归一化和特征融合处理,测量精度达97.1%,比传统单一纹理特征方法准确率提高了4.1%。
目前科研团队利用人工智能技术已进行了鱼类游泳行为与环境因子变化关系的研究,但大都是在低氧或有毒物质等刺激环境下进行的,针对温度、pH或鱼群密度等压力因子研究的较少。近年来,Pautsina等27、Wei等28研究人员尝试开发基于池塘养殖环境的鱼类复杂行为的检测系统,但由于受到如水体浑浊、摄像机镜头内滋生藻类等不可避免的、不受控制的意外情况干扰,导致系统稳定性差,还未能大面积应用。除此之外,目前研究的算法大多只在特定的场景下效果较好,通用性较差,因此,在未来的发展中可重点关注池塘养殖环境特点,建立可在一定养殖条件范围和一类鱼中通用的量化模型,提供更加方便快捷的行为识别方法。

2.1.3 生物量估算

水产养殖中的生物量是指在特定水域中鱼类、虾类的总重量。不同生长期的鱼类、虾类等生物量信息至关重要,因为管理人员需根据此信息优化喂养需求并做出有效决策。生物的重量与其体长和图像面积之间存在一定的关系,因此可以利用间接估测重量的方法来预测水产生物每天饲料摄入量,监测水产生物生长速度,控制养殖密度,确定最佳收获时间,确保设施投资资本的最佳利用29,30。早在20世纪20年代,国外学者就已开展了利用鱼的形状特征和重量之间的关系作为评估生长速度的方法31,32,但主要是依靠手工测量研究其相关性,自动化水平较低。计算机视觉技术的图像分析方法无接触式测量的特点为水产养殖生物量估计带来了新的挑战和机遇。
基于视觉系统的水产生物量估算研究对象主要是鱼类,重点对长度、面积、重量等参数进行估算33,34。生物量估算系统框图如图3所示,估算系统主要由相机、光源以及计算机组成。其中相机分为水上摄像机和水下摄像机两种,可单独或同时使用;光源用来弥补水下图像较暗的缺陷,而计算机则是对获取的图像进行预处理和特征提取实现对生物量信息估算。Costa等35基于鱼的侧面轮廓形态,利用偏最小二乘模型估计养殖鲈鱼的重量,其均方根误差为16.03,该方法也证明了鱼的体长与重量之间具有很强的线性关系(R 2=0.9772),为活鱼在线分拣和等级划分提供相关技术支持。与Costa等36人不同,Verdal等37从欧洲无鳍鲈鱼幼鱼的侧面图像中使用面积、周长、长度、高度和体积等参数对幼虫(体重范围从20.0 mg到419.3 mg)进行体重估计,试验测得R 2=0.98,实现了对欧洲鲈鱼幼鱼生长的监测。Viazzi等38基于去掉尾鳍的鱼侧面图像,利用面积、长度和高度估计自由游动鱼的重量,该方法很好的改善了质量估计模型效果(R 2=0.99),并且证明与长度、高度等参数相比,利用面积进行鱼体重估计效果更好。

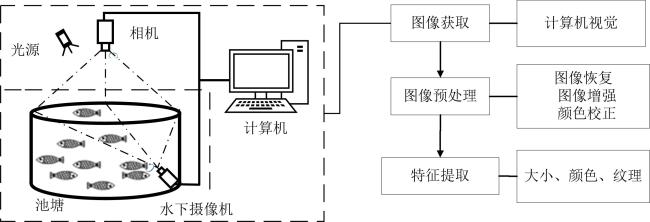

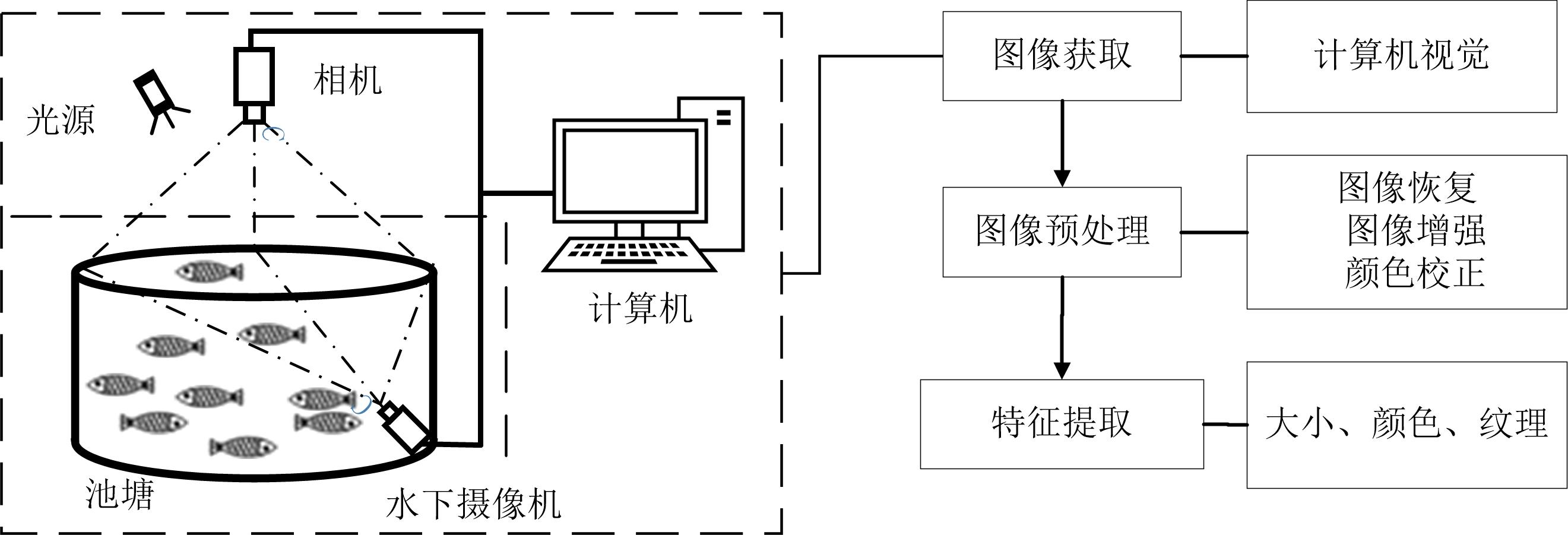

图3 生物量估算系统框图

Fig. 3 Block diagram of biomass estimation system

在集约化水产养殖环境中,生物量信息的获取非常困难并具有一定挑战性。其中一个主要原因是水下生物,尤其鱼类在自由移动的情况下非常敏感,环境中的光照强度、可见度和稳定性都无法控制;另一个原因是在对性状进行计算时不应该干扰动物的生长或造成压力,大大限制了传感器、声学等会对生物造成伤害的技术的应用。
在未来的发展中,可以采用多技术信息融合的方法提高目标识别的准确性,例如将机器视觉技术与声学技术相结合,用图像弥补声呐信号无法监测到的区域,再充分利用声学技术不依赖光强的特性进行计数。除此之外,还可以将人工智能技术与光谱成像技术相结合,开发生物量估算新方法,进一步提高表型参数测量的精度和智能化水平。

2.2 水产生物生长调控与决策

2.2.1 生长决策调控

池塘环境因素对鱼类的生长有极大的影响,其中溶解氧、pH、水温等指标尤为重要39。过高的氨氮含量会对水体造成污染,直接或间接造成水产生物的大量死亡;过高的溶解氧含量则会造成资源的浪费。因此有必要了解水产生物生长周期内生长与环境因素之间的逻辑关系40,41,找到最适合其生长的环境控制方案,从而避免水体污染和资源浪费。人工智能技术在生长决策调控中应用主要为根据环境参数以及一个养殖周期内生物的体长、体重等数据,利用计算机分析体重与各个环境因素之间关系,建立其相应的生长模型,再通过决策支持系统综合模型结果,提出高效的生长调控方案,实现生长阶段智能化控制42
基于人工智能技术的生长调控决策支持系统通常包括数据库、模型库、策略评估系统、人机接口和用户界面等,具有系统性、动态性、机理性、预测性、通用性、研究性等特点43。生长决策调控主要应用在网箱和工厂循环水等大规模养殖中。Cobo等44提出了一种网箱养殖的鱼类生长决策方案,使用粒子群优化确定最佳生长策略,在养殖过程中最大化当前生产利润。Supriatna等45利用每一年的总投入和总收入产量等,使用非线性最小二乘法构建生长模型,在不阻碍渔业可持续发展的前提下,估算鱼群种内增长率并及时预警鱼类种群的最大允许生物量。Supriatna团队根据以上研究基础,开发了一款决策支持系统,结合使用感知机和人工神经网络的方法建立鱼类生长模型,估算最大可持续产量,及时调整生长方案,为实现最大生产量提供技术支持46。Kamisetti等47设计了一种用于淡水虾、鱼类养殖的池塘管理决策系统,通过测量溶解氧、pH、温度、进料量等参数,利用决策支持系统在线预测压力影响因子,及时采取环境调控措施,制定最适合鱼和虾类的生长方案。
准确掌握鱼类生长、死亡等特征是研究其种群行为进行资源评估的重要方法。目前对鱼类生长的预测有多种方法可以选择,最常用的即为Logistic增长模型和Gompertz增长模型。由于每个模型采用的原理和方法不同,目的和适用范围也都不同,导致用户难以挑选适合的模型。虽然从文献中看,所使用的生长模型可以为生长调控提供决策信息,但其通用性和实用性较差。大多参数都是针对特定种类进行预测,难以应用于其他水域和种类。要将模型应用扩展到更大空间则需要获取更为详细的数据,且随着调控参数的增多,模型的精度和适用性也会受到影响。在初步探索鱼类生长调控模型开发和应用后,模块化和综合应用将会成为未来水产生物生长调控和决策的发展方向。

2.2.2 智能投喂控制

在水产养殖中,科学合理地投喂是提高养殖效率、降低成本的主要因素。近年来,基于新一代信息技术的发展,根据水生动物行为和生长状态的变化进行智能投喂控制越来越受到人们的关注。智能投喂控制是根据水质及水产行为参数构建养殖饲料配方模型,可以自动确定鱼类、虾类等的摄食需求,决策出最优投喂方案48,49,从而降低劳动成本,提高生产效益50
智能投喂控制可分为检测残饵决定投喂量和分析行为确定摄食强度估测投喂量两种方法。如挪威AKVA集团开发的Akvasmart CCS投喂系统,通过安装残饵数量计数器和残饵收集装置,当残饵数量达到阈值时,水下摄像头辅助确认残饵剩余信息,系统将会根据反馈信号停止投喂,该系统是目前世界上信赖程度较高的投喂系统51。Atoum等52利用计算机视觉技术设计了一种可识别室内循环水养殖中浮性饲料的滤波器,成功区分了饵料区和非饵料区,并利用局部搜索方法提高计算残饵量精度和效率。在鱼类摄食行为方面,北京农业信息技术研究中心杨信廷、周超团队已利用计算机视觉、红外光谱等多种方法完成了对鱼类摄食行为监测和投喂自动控制的研究,为解决当前水产养殖中存在的投喂量不合理、饲料浪费严重等问题,为促进精准养殖、智慧渔业发展做出了重要贡献53-55。浙江大学叶章颖、赵健团队利用计算机视觉相关图像处理等方法,对鱼群实时摄食欲望程度进行了表征和量化,将鱼类的摄食强度分为四个等级,所提出的方案对循环水养殖中游泳型鱼类的高效投喂具有较强的理论指导作用,是近几年设计的较成功的智能化投喂系统56,57。进一步对以上几种具有代表性的国内外鱼类摄食系统进行对比,结果如表1所示。
表1 近5年国内外典型鱼类摄食系统对比

Table1 Comparison of typical fish feeding systems in the past five years

文献 方法 鱼种类 试验环境 结果 优点 缺点
Atoum 等[52] 单个摄像机 三文鱼 工厂循环水 R 2=0.8942 定量喂食 相关系数有待提高
Skoien 等[58] 水下摄像机 金枪鱼 网箱 误差=1.3% 精确度高 算法复杂
周超等[55] 红外工业相机 镜鲤 实验室 摄食强度准确率87.78% 操作简单 适应性较好
赵建[57] 水上摄像机 罗非鱼 工厂循环水 误差=(2.91 ±0.81)% 适用集约化养殖 不适用大密度养殖
Hung等[59] 水下摄像机 池塘 R=0.99,误差<0.005 精确度高 无法提供实时图像
水产养殖中的投喂工作是一个复杂的系统工程,有许多影响因素。由于鱼类等水生动物运动速度快,其运动会引起身体重叠、遮挡等不利因素从而影响监测方法的准确性。在未来的发展中还需充分利用信息技术手段,深入了解水产养殖环境、生物生理和饲料质量等因素对鱼类摄食行为和生长的持续影响,将人工智能技术与大数据、物联网等技术结合,采用多信息融合的方法,从多个角度获取所需数据,弥补因个体重叠以及监测技术单一造成的数据丢失等缺陷。

2.3 鱼类疾病预测与诊断

2.3.1 疾病预测

自1993年中国沿海养殖区大规模爆发对虾流行病以来,水产病害已成为影响中国水产品质量和安全的主要因素。传统人工直接检测鱼类、虾类等水生动物疾病方法存在耗时久、准确性差等弊端,引起的误诊、滞后诊断等问题已对水产养殖业造成了严重的直接或间接损失,难以满足现代化渔业发展的需求60。随着现代科学的进步和智慧农业的发展,一些研究学者开始利用相应的推理手段和信息技术方法对水产动物疾病进行预测和诊断,辅助养殖人员以及相关部门做好防范和预警工作,防止疾病的大面积爆发,减少经济损失。
基于人工智能技术的鱼类疾病预测主要是利用水质监测结果,建立鱼类疾病预测模型,构建完善的鱼类疾病预测系统。Li等61利用支持向量机的方法构建了温度、溶解氧、化学需氧量等水质因子与鱼病之间的关系模型,并开发了相关的预警系统和基于web的鱼类疾病在线预测系统。陈浩成等62以养殖种类、养殖阶段、病原体、感染部位、水温、地域作为输入因素,将鱼类疾病种类作为输出单元,利用BP神经网络方法建立了池塘养殖疾病诊断模型,预测结果最大误差为0.3667,在误差允许范围之内。
目前鱼类疾病的预测研究较难,相关文献较少。由于鱼类疾病传播的不确定性,且影响因素众多,单一的预测模型无法考虑周全的情况。基于深度学习的模型需要以大量的历史数据为基础,由于受到数据源的限制,往往会导致预测结果不够准确。基于机器学习的模型预测方法中,应用BP神经网络可对多因素影响过程预测,但该网络目前在鱼类疾病的预测方面还未广泛应用,因此今后可以尝试建立多种BP神经网络模型对相应的鱼类疾病进行患病风险的预测,提早发现以减少经济损失。

2.3.2 疾病诊断

疾病发生时通常伴随着生物性状的改变,疾病作为可反映鱼体生命活动是否受扰乱的依据,可从鱼类的游动状况和颜色、纹理等表型性状,对鱼的病因做出初步判断63,64。深入了解鱼类的病原、病因、发病机理和防治手段,能够有效控制鱼病的扩散,具有重要经济价值。
目前进行鱼病诊断常用的方法为基于模型诊断和基于案例推理、知识库比对诊断两种方法,其具体诊断流程如图4所示。首先从数据库中找到与发病症状类似的疾病类型,然后进一步进行结果比对,确定疾病类型后制定相应的治疗方案。集美大学水产学院在1997年首次研究并开发了鱼病专家诊断系统,开创了中国鱼类疾病诊断智能化平台建设先河65。关于鱼病知识库的研究方面,温继文和傅泽田66建立了具有全面性、可靠性和精确性的鱼病知识库,将鱼病诊断知识的获取工作分为问题识别阶段、概念化阶段、形式化阶段和知识实现阶段、知识测试阶段,并形成了统一的认识和规范。案例推理是对出现的疾病状态进行分析,与案例库中已经确诊的案例进行比对,确定鱼病种类。在2000年,Hori等67,68将鱼病诊断的推理知识构造分为3层,有效地解决了鱼病诊断的灵活性问题,减少了巨大搜索空间的负担,并为进一步知识建模及系统快速有效推理打下了基础。郭永洪和傅泽田69对水产养殖中鱼病诊断的具体内容和特征进行分析,提出了将案例知识与规则相结合的方法,有效地解决了鱼病诊断时效性差的问题,并提高了系统的运行效率。除此之外,基于模型诊断和数据驱动的诊断方法已逐步应用,基于这两种方式的人工智能技术在使用时通常利用传感器、物联网等设备对鱼类个体参数进行采集,计算机再根据这些参数判断出鱼类个体是否发生疾病以及疾病的种类等。例如,Xu和Wu70将粗糙集与神经网络紧密联系起来建立了高性能系统,该模型综合了粗糙集的强大提取能力和神经网络出色的分类能力,可实现对鱼类疾病快速、大规模诊断。

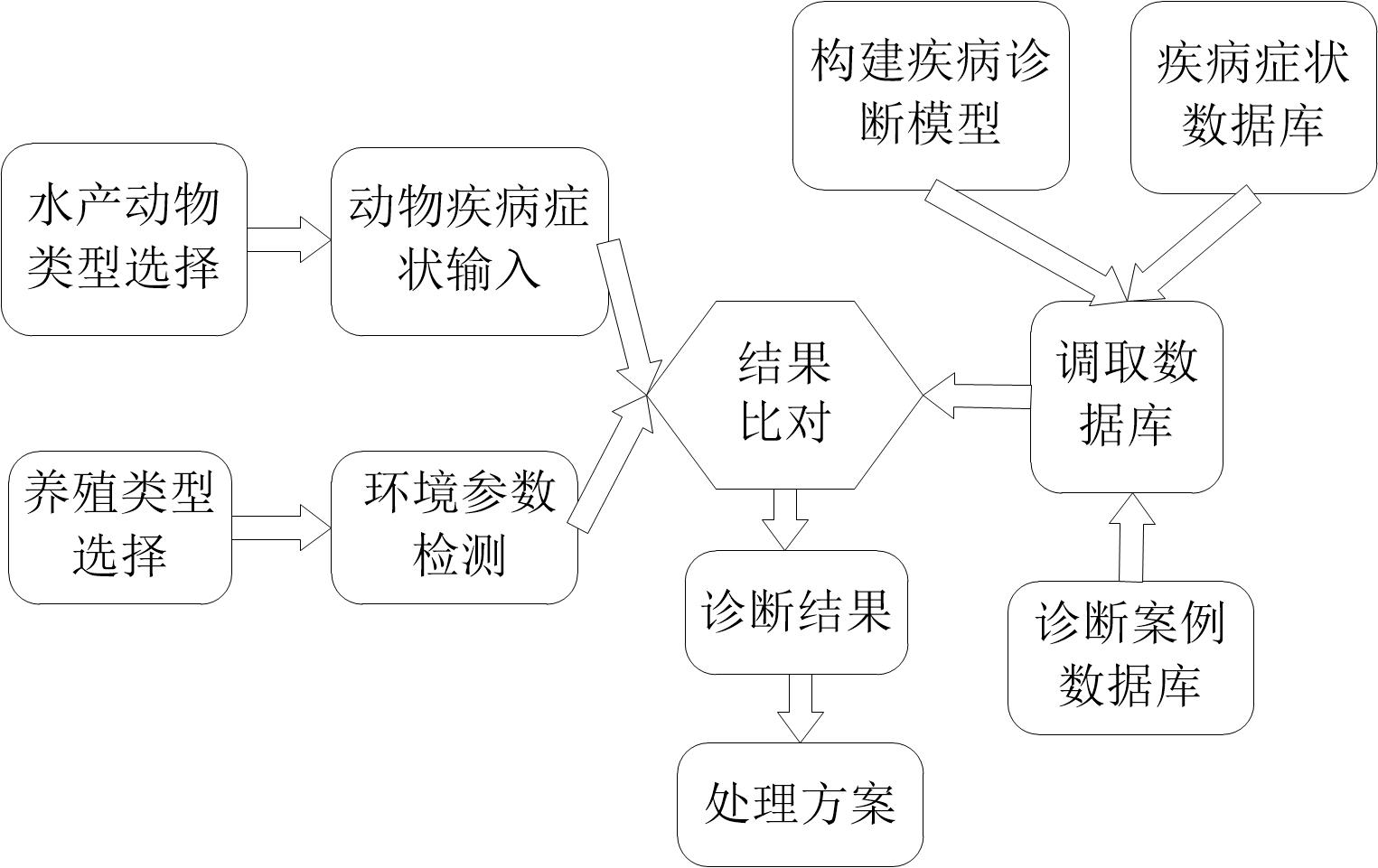

图4 鱼类疾病诊断流程图

Fig. 4 Flowchart of fish disease diagnosis

无论是模型诊断、案例推理还是诊断系统等方法,都是在鱼类个体表面发生了一定形状改变后进行的病害诊断,容易错过最佳治疗期,因此,对病害进行早期诊断极为重要。
单一的性状监测无法准确反映水产生物疾病状态。因此,综合分析生物多个表型性状,并建立复杂的诊断模型将为未来疾病类型的确定和治疗提供更多的可靠依据。但由于鱼类发病的周期时间以及发病种类都是不固定因素,且水产养殖环境中覆盖面积大、获得自然水环境下的病鱼图片困难较大、影响因素多、研究成本较高,因此,近年来大多采用生物病毒检测等方法进行鱼类疾病的诊断,但智能化程度较低。在今后的发展中,可将人工智能技术与病毒检测等方法结合使用,确保疾病判断的准确性和方法的适用性。

2.4 水产养殖环境感知与调控

水环境是水生生物赖以生存的环境,水环境的优劣将直接影响水产品的生长和发育情况。优质的水环境是保障水产养殖产量和质量的关键因素71,72。基于人工智能技术的水产养殖环境调控主要集中在水质预测和增氧控制两方面,本节通过对人工智能技术在这两方面的应用现状进行阐述,以期为养殖人员预测水质参数的变化、预防水产生物疾病、降低经济损失和风险等提供指导73,74

2.4.1 水质预测

对水质参数进行实时监测和调控是水产养殖过程中的重要环节,也是保证水产品质量的重要措施。目前传感器、物联网等技术手段已经在水质环境大面积实时监测中得到应用,然而由于水质参数存在非线性、随机性以及依赖性等特点,硬件监测无法实现有效地预测75。在实际水产养殖中,水质环境参数不仅特征复杂且相互影响,使得预测的难度大大增加,水质环境预测也成为近几年学者在水产养殖领域的研究热点之一76。基于人工智能技术的水质环境预测是指借助计算机软、硬件技术,寻求某些不能或者不易测量的变量与其余易获取变量之间的关系,通过测量相关的辅助变量间接的获取被估计主导变量的含量,常用方法包括灰色预测法、回归分析、神经网络和支持向量机等77,78。在人工智能发展初期,主要采用机器学习的方法建立参数预测模型,基于该方法进行水质预测主要采用的算法和处理流程如图5所示。但在进行大量数据处理时,预测模型缺乏鲁棒性,长期建模能力和普遍性也较差,无法充分反映数据的本质特征,随着深度学习技术逐步兴起,良好的应用性和非线性逼近能力弥补了传统方法的不足79,80

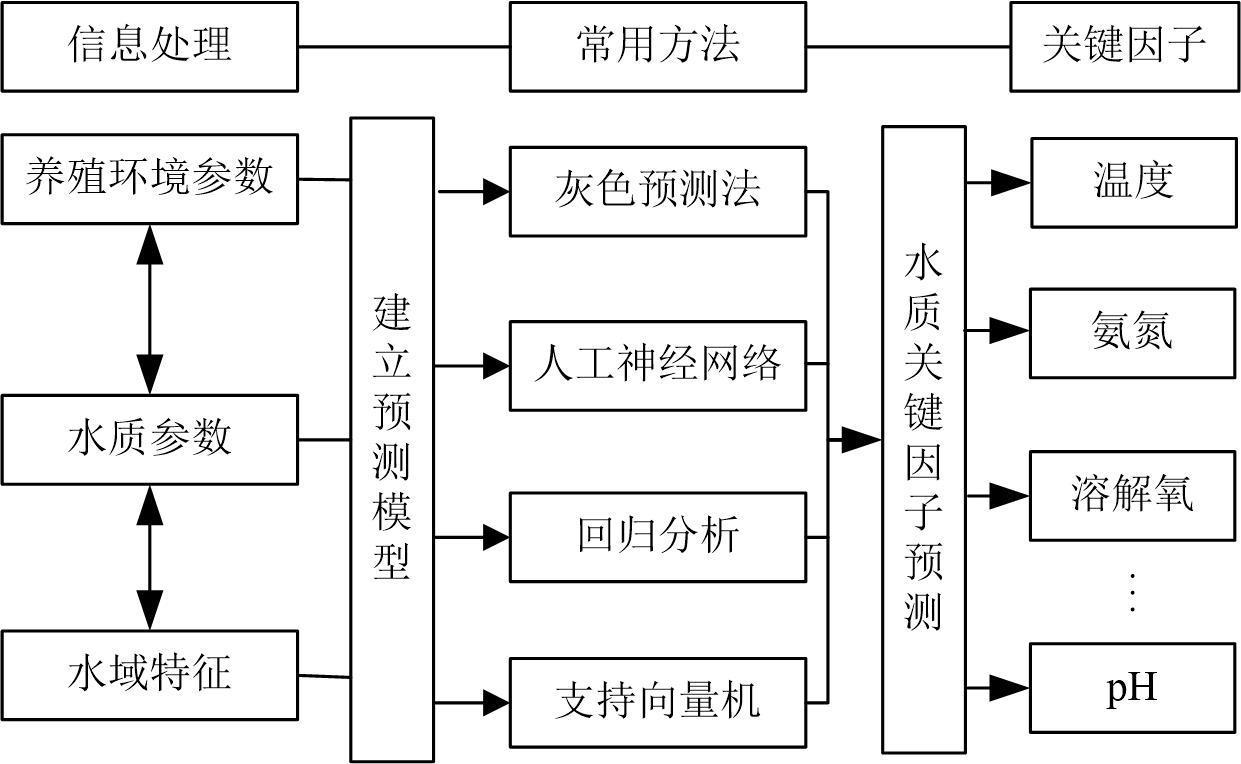

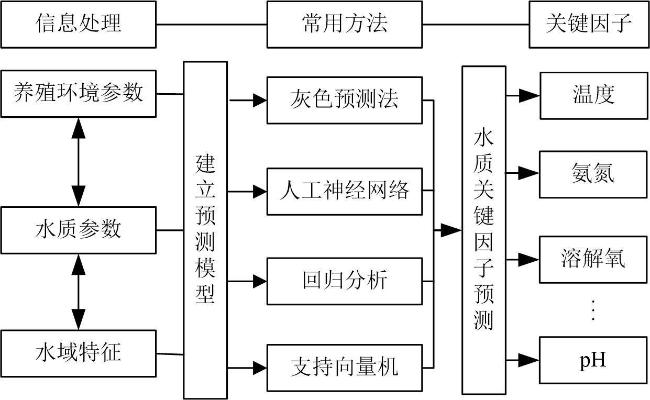

图5 基于机器学习的水产养殖环境因子预测流程

Fig. 5 Prediction flow chart of aquaculture environmental factors based on machine learning

早在1925年,美国学者Phelps和Streeter在对Ohio河污染情况的可度量水质因素的分析过程中,首次提出并创建了氧平衡模型,该模型具有一定的实际应用价值81。近年来,中国在水质预测方面已取得较大进步。刘双印82提出了基于最小二乘支持向量回归机的水质非线性组合预测预警方法,与前向神经网络相比,该方法的均方根误差MSE和运行时间分别降低了67.9%和2.3464 s,可以基本满足水产养殖溶解氧预测的需要。孟连子83采用支持向量回归机的方法,选择径向基核函数,然后通过网格搜索法全面搜索并逐级缩小最优参数的搜索范围,实现了最佳参数的自动获取,对不同程度水质污染情况的预测准确率均在92%以上。宦娟84通过对溶解氧时间序列进行自相关分析并用自适应蚁群算法以及最小二乘支持向量机参数建立最优预测模型,模型的均方根误差MSE为0.1745,决定系数R 2为0.9843,具有较好的预测精度和泛化能力。Liu等85通过分析溶解氧与外界时空关系的表征特征、学习原理、因子序列等,利用注意力机制循环神经网络实现了对溶解氧短期和长期的准确预测。
尽管目前已经开展了众多水质多因子预测模型的研究,但由于这类预测模型大多在实验室条件下进行,可解决实际问题的应用较少。因此,目前对水质综合状况的预测预警理论和方法研究仍处于探索阶段,还需结合实际生产情况,重点关注可实际应用的多因子水质情况预测方法。

2.4.2 增氧控制

溶解氧作为水产养殖环境中最重要的制约性因子之一,水质低氧或高氧都会严重影响水下生物的生长和产出,甚至造成大面积死亡,恶化水质环境。以鱼类为例,一般鱼类对于溶解氧的最适需求量为5 mg/L,当水中溶解氧低于3 mg/L时,鱼类减少摄食,逐渐停止生长;当溶解氧小于2 mg/L时,鱼类开始浮头;当溶解氧小于1 mg/L时,鱼类开始大量死亡86。因此,对水产养殖环境中溶解氧含量的精准监测和控制可为水质管理提供有效的指导,降低水产养殖的经济损失和风险87。传统水产养殖模式中的增氧方法存在监测和控制分离,传输能量消耗大,增氧能耗高,极易产生富氧和缺氧等问题。基于人工智能的增氧方法是指利用传感器等监测设备对池塘中的溶解氧含量进行实时检测,再将获取的数据通过物联网反馈给智能控制系统,智能控制系统根据适用该养殖场内生物生长溶解氧含量的上限和下限,对增氧机进行智能控制,从而提高操作的可靠性和易用性,节省大量人力物力88
基于人工智能进行增氧控制的方法主要可分为直接控制和预测控制两种。直接控制是指智能系统根据水质实时环境直接制定方案进行控制,常用方法有模糊控制89和专家系统控制90两种。预测控制是指在充分掌握溶解氧变化规律的基础上进行的智能控制,常用的方法有时间序列、数理统计、神经网络以及支持向量机,或几种方法结合使用91。人工智能增氧控制系统具有计算、知识处理、协同等能力,可以弥补单独使用增氧机系统不能直接和环境交互的缺点,在水产养殖智能控制中融入人工智能技术已是大势所趋。
掌晓峰等92提出了基于模糊径向基(Fuzzy Radial Basis Function,FRBF)神经网络改进的PID控制策略,在某中华绒螯蟹养殖基地进行控制器应用试验对比,试验结果证明所提出的控制方法比模糊PID控制方法超调量缩小2倍,达到稳态用时缩短了10 min,最大稳态误差减小了3倍。简玉梅93根据池塘养殖规模的差异,基于多Agent的方法,建立了多因素影响下溶解氧的模糊控制算法,分别设计了单台增氧机溶解氧闭环控制模型和多台增氧机联动控制模型,发现基于多Agent水产智能增氧的能耗较以往有明显降低。Huang等94通过溶解氧监测系统,建立了水产养殖环境中溶解氧的数学模型,在模糊控制理论的基础上,实现了溶解氧的模糊控制。江南大学郭亚团队在长短时记忆网络模型的基础上,优化反向传播时的损失函数,提出了提高低溶解氧含量估算精度的溶解氧预测模型LDO-LSTM95,并研发了基于荧光法的溶解氧传感器,能够精准感知和预测溶解氧含量96,为增氧控制提供了高效的决策方案,对降低水产养殖成本、提高溶解氧估算精度有着重要的作用。
一套完整的增氧控制系统不仅能实时监测池塘中溶解氧含量,还具备定时控制、阈值控制、变频控制等功能。目前国内已开发的增氧控制系统基本可以达到水产养殖行业中日常运行要求,但系统集成度较差,所需成本较高。在未来的发展中,还应重点提高增氧控制系统的智能化、精准控制、稳定运行、高度集成水平,从而在实际生产中可以准确判断当前池塘溶解氧状态,及时输出相应的控制决策,有效地节约劳动力投入、减少电力能源消耗、降低养殖生产风险,进一步促进传统养殖生产的方式转变。

2.5 水产养殖水下机器人

水产养殖水下机器人又称为无人水下潜水器,是指可以对水产养殖水体环境进行远程监测、感知养殖对象信息和实现智能作业功能的机器人,可实现清理、放苗、饲养、管理、收获等智能化作业,但目前大多处于实验室研究阶段,未能在实际生产中广泛应用。水下机器人根据与水面支持系统间的联系方式可以分为遥控水下机器人和自治水下机器人两类,其涉及的关键技术分类和应用如图6所示。

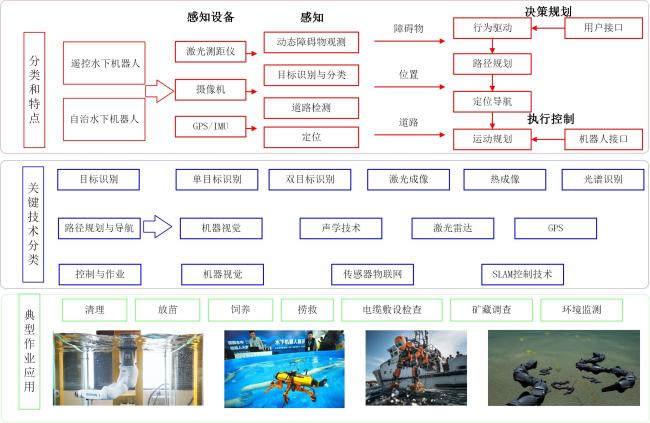

图6 水下机器人关键技术分类应用[97]

Fig. 6 Key technologies classification and application of underwater robots

遥控水下机器人是指通过脐带缆和母船进行通信,由母船通过电缆向其提供动力、实施遥控操作。遥控水下机器人多为开架式结构,易于布置和安装设备,具有作业能力强、适应能力强和操作灵活等优点。其缺点一是因电缆长度有限导致活动范围较小,二是因电缆碰撞失效和断裂导致本体丢失的可能。自治水下机器人自带动力,和母船之间没有脐带缆连接,可以通过自主决策来完成运动路径的规划,多呈流线型来减小运动阻力从而获取更长的工作时间,具有活动范围大、智能化、隐蔽性好等优点,缺点则是作业时间受携带的动力限制98,99。水下机器人将人工智能、探测识别、信息融合、智能控制、模式识别、系统集成等技术应用于同一载体上,完成如电缆敷设检查、海底矿藏调查、捞救作业、环境监测及江河水库大坝检查等工作。
中国于20世纪90年代开始研究水下机器人,目前国内利用人工智能在水下机器人中的应用研究团队主要来自哈尔滨工程大学、中国科学院沈阳自动化研究所、中国船舶科学研究中心、浙江大学、华中科技大学等100。本节从目标识别、路径规划与导航、控制与作业3方面说明人工智能技术如何在水下机器人领域中应用,以及研究现状和技术瓶颈。

2.5.1 目标识别

水产养殖水下机器人为实现定位和作业首先要进行水下目标的识别,在准确获取目标信息后才能做出决策控制。基于人工智能技术的目标识别是指利用计算机视觉的方法,对水下摄像机采集的图像进行智能化信息提取,之后对图像感兴趣区域利用边界、聚类、阈值、区域和人工神经网络等分割方法进行处理101,提取出感兴趣区域后再用主动轮廓法102、神经网络103、多特征融合104和机器学习105等方法进行目标识别,无需外界干预,能够基本满足水下近距离快速准确识别目标的要求,并且具有较强的适应性。Cai等106针对目标识别时面临的水质浑浊和目标遮挡等问题,提出了一种基于转移强化学习的多自主水下机器人协同目标识别方法,对干扰环境下的目标信息进行了强化训练,保证了算法的实时性;在浑水、目标遮挡、光线不足、背景复杂以及目标重叠5种环境下进行仿真实验,发现所提出的模型可以减少相似数据的重复计算,确保该方法的时效性。汤中强107针对水下目标的三维位置估计问题,采用加速稳健特征点(Speeded Up Robust Features,SURF)的光流跟踪法对特征点进行跟踪,该算法在成本低于传感器测量的基础上,可对目标物实时定位,为机器人水下作业提供了保障。贾玉珍和王玥108为了削弱复杂恶劣的环境对水下成像造成的不利影响,并满足水下机器人目标识别任务实时性的需求,提出了基于人工鱼群算法优化BP神经网络的水下目标识别算法,试验结果表明该方法的准确率较粒子群优化神经网络和免疫遗传算法高出2%左右。
目前水下摄像机采集图像的质量受海水浊度和能见度影响很大,总体成像距离较短。由于水下成像环境较为复杂,在成像过程中水体对光散射和吸收效应等影响,导致一般成像设备的作用距离只有几米到十几米,且图像质量具有对比度低、边缘模糊、色彩丢失、噪声严重等不足,极大影响了水下目标的精准识别与定位。因此,研究利用的水下图像恢复算法和智能识别算法是提高水下目标识别准确性的关键。

2.5.2 路径规划与导航

水下机器人导航与定位是水下机器人进行路径规划以及准确作业的关键。由于水产养殖环境复杂,使得机器人在水下导航与定位比在陆地困难。基于人工智能的水下机器人路径规划是指水下机器人通过视觉系统获取水中环境图像,提取图像中的特征点实现全局和局部特征的匹配,同时使用滤波算法获得所需的理想边缘特征点,最终结合水下机器人和障碍物相关参数进行相应的路径规划,其主要方法分为建模和路径搜索两种109-111。其中路径规划方法包括群智能和机器学习。群智能方法将路径规划问题转化为最优搜索问题,但该方法较依赖先验的环境知识,而具有自主学习能力的机器学习方法无需考虑环境因素,可以更好地解决水下机器人在未知环境下的局部路径规划问题。
表2对目前常用的各类智能路径规划方法的优缺点进行了比较,并列举了最新的研究进展。从表2中可以看出,基于人工智能的各类路径规划方法已在水下机器人路径规划中广泛应用,但仍存在一些需要解决的问题。例如,基于蚁群算法的路径规划方法无法适用水下机器人运动速度较快的情况。基于人工神经网络的路径规划方法需要大量的数据样本,所需训练时间较久。针对以上问题,可考虑利用深度学习可靠稳定、准确率高的特点,实现水下机器人在无任何训练的前提下进行局部路径规划。
表2 典型智能路径规划算法比较

Table 2 Comparison of typical intelligent path planning algorithms

方法 优点 缺点 验证类型
粒子群算法[112-114] 鲁棒性较好,初期收敛速度快 搜索后期收敛速度慢 仿真
蚁群算法[115-117] 鲁棒性较好,初期收敛速度快 搜索后期收敛速度慢 仿真
狼群算法[118,119] 良好的收敛性和鲁棒性,全局优化较好 参数多,运算时间长 仿真
退火算法[120] 精确度较高,可获取全局极点 收敛速度慢,随机性大,容易陷入局部最小值 试验
遗传算法[121-123] 适应性广泛,局部最优解 处理速度慢,稳定性差 仿真
差分进化算法[124,125] 鲁棒性优于遗传算法 处理速度慢,稳定性差 仿真
人工神经网络[126-128] 学习能力强,鲁棒性较好 泛化性能不佳,速度慢 仿真

2.5.3 控制与作业

作业控制是水下机器人在水产养殖中实现自主作业的核心,对于水下机器人实现高精度、高稳定性作业具有重要意义。由于水产养殖环境的复杂性、作业对象的多样性和脆嫩易损性,要求水下机器人能够精确稳定地控制本体、机械臂和末端执行器,在作业过程中实现自主行走、机器臂准确达到目标点、末端执行器自主动作的有机协调,最终达到高精度、自主式作业的目的129。人工智能技术在水下机器人应用中的最大优势在于无需事先了解水下机器人动力学知识,可对全部或部分非线性动力模型进行学习,并计算控制策略模型,当控制正确率足够高时,再将仿真计算中的控制策略模型作为初始模型移植到水下机器人平台并在真实的水产环境下学习。
随着人工智能技术的广泛应用,国内外学者主要利用神经网络、自适应控制、模糊控制等方法对水下机器人进行作业控制130。Xu等131提出了神经模糊控制器来实现水下机器人操作系统跟踪控制。虽然模糊控制器是一种不依赖于模型的智能控制方法,但是模糊控制的规则调整比较复杂,因此在实际应用中具有一定的难度。韩凌云132利用径向基神经网络控制器整体补偿控制水下机器人运动,并利用Lyapunov方法证明了控制系统的渐近稳定性,通过仿真验证了该自适应控制系统的灵活性、自适应性和可行性。Carlucho等133开发了适用于水下机器人自适应控制系统的强化学习框架,该框架将最原始的感知信息作为输入,并输出连续的控制策略行为,可有效解决自主水下机器人控制中命令混乱问题。
目前人工智能技术在水下机器人中的应用研究多数都是在实验室条件下进行的,与农田、果园中的机器人相比,水产养殖中的机器人和智能装备面临的最大问题就是环境,水下机器会受到风、浪、水压、酸碱度等复杂因素的严重干扰。因此,在未来的发展中,需重点关注水下信号传输技术和图像处理技术,这将为提高复杂环境下水下机器人作业精度提供新策略。除此之外,还需将机械手的精细化作业融合机械手的控制方法和抓取策略等内容作为研究重点,基于逆向强化学习的方法,机械手可以推测主从式机械手操作人员的意图,从而快速学习操作专家经验,这也是水下机械手智能作业的一个发展方向。

3 未来展望与建议

人工智能技术在水产养殖中的应用主要在生命信息获取、生长调控与决策、疾病预测与诊断、环境感知与调控、水下机器人等领域。本文阐述了人工智能技术在上述领域的研究和应用的相关技术及最新进展,深度分析了在上述领域应用中仍存在的待解决问题和困难。水产养殖环境特有的生产方式、气候条件、地理位置、局域环境、生物组成等因素的不确定性制约着人工智能技术在水产养殖中的大范围应用,目前基于人工智能技术在水产养殖中的各项应用大多处于试验阶段,不能有效地转成产业。尽管如此,人工智能技术仍然在数据处理、信息提取、实时监测、决策管理等方面为水产养殖提供了相对高效的技术方法。
(1)生命信息获取。生命信息获取的手段需要进一步改善,以获得更加完善、全面的相关数据。例如用信息融合的方法将计算机视觉与传感器、声学等技术结合,对水产养殖中的个体生物和环境从多角度、多手段进行信息获取,弥补单一技术获取信息存在监测“死角”的缺陷,实现更加全面和智能化的水产养殖个体信息获取。
(2)生长调控与决策。遥感卫星图像和地理信息系统是预测模型的有效方法。目前遥感卫星图像已用于估计海洋或淡水中的绿素与鱼类生长之间的关系。因此,在未来的发展中可以进一步确定遥感图像等与水产养殖中生物生长之间的关系,将人工智能技术与地理信息系统相结合开展更多可适用实际生产中调控决策应用,并尝试解决各类养殖环境下引起的客观问题,提出可解决养殖生产问题的决策建议。
(3)鱼类疾病预测和诊断。尽管研究团队已开发了很多可投入使用的鱼类疾病诊断系统,但都是对已发生疾病种类的判断,仅起到辅助诊断的作用。而根据实际生产需要,鱼类疾病的预测更加有助于提早发现病情,可重点关注以深度学习为基础的鱼病预测方法,从时间序列和空间特征两方面考虑,有效融合鱼病领域知识和深度学习方法,构建可解释性强的预测模型是未来技术创新的重要方向
(4)环境感知。由于水产养殖中水质和环境的影响因素较多且复杂,所需使用的环境感知传感器种类较多,且变量不易控制,模型预测和控制的通用性也较差。人工智能技术在此方向上有很大的发展空间,硬件系统方面可集成水质传感器与摄像机,开发集水质参数和水下图像一体的环境感知系统。软件方面可进一步探索深度学习、决策树等多因子参数预测和有效控制方法在环境感知中的应用。
(5)水下机器人。从国内外发展情况来看,可实际应用和操作的水下机器人大多在深远海网箱养殖环境中,在池塘养殖、工厂循环水养殖中作业的小型机器人较少,需将人工智能技术更多应用在池塘养殖、工厂循环水养殖机器人的研发上,发展高可靠性、高集成度并具有综合补偿和校正功能的小型机器人。除此之外,还需重点研究干扰较大环境下目标生物的快速准确识别算法,提高水产养殖水下作业机器人目标识别速度和准确性。在水产养殖水下机器人可稳定作业的前提下,提升控制系统的自适应性和容错能力。
针对中国目前水产养殖发展现状,建议加快推进渔业数字化转型升级,在国家现代农业示范区开展水产养殖数字渔业示范,对水产养殖区域开展全天候、全覆盖、全状态数字化管理平台建设。开发出一批具有实用价值的数据库和信息管理系统,突显渔业信息技术创新对产业发展的推动作用。大力加强陆基工厂、网箱、工程化池塘养殖的标准化建设,重点完善移动互联网、云计算、大数据信息系统安全保障体系架构,对关键数据安全进行防护和测评。推进渔业数字化资源的分类和分级管理,实现全国统一、互联互通的渔业精细管理。
