1 引 言
全龄人工饲料工厂化养蚕是一种全新的家蚕饲养模式，它以人工饲料代替桑叶，通过控制环境，以工业化流水线方式实现家蚕自动化大规模周年循环饲养，颠覆了传统的家蚕饲养模式，是蚕业转型升级的重要方向［1-3］。全龄人工饲料工厂化养蚕技术体系的研究取得了诸多成果，已建成投产了全龄期使用人工饲料的规模化养蚕工厂［4,5］。人工饲料的生产是工厂化养蚕的主要投入，饲料的加工和饲喂是最重要的技术环节之一。因此，严格控制饲料用量、提高饲料利用率对控制工厂化养蚕成本具有十分重要的意义。目前，工厂化养蚕采用常量投喂模式，即在同一龄期中，每个养蚕盒单元中的人工饲料投喂量是相同的。然而，随着饲养的进行，由于蚕盒中的初始蚁蚕数量不同、蚕死亡、出现疑似病症人工移除、蚕爬离蚕盒等多种因素会导致蚕盒中的蚕数出现较大的差异。因此，常量投喂会导致喂食不均、饲料过多或不足等情况，最终导致饲料浪费或蚕茧质量下降。因此，精准投喂人工饲料对提高饲料利用率、降低饲养成本和提高蚕茧的质量具有重要意义。根据蚕的数量投喂人工饲料是一种有效实现蚕精准饲喂的方法，需要首先快速准确地检测每个养蚕盒单元中的蚕数，并将其转换成该蚕盒所需投喂的饲料量并传输给投喂装置，装置收到信号后即时调整出料量，达到精准饲喂目的。
图像识别中的目标检测技术可用于对蚕进行识别并计数。传统的目标检测方法多是基于目标物体边缘相关特征［6,7］，虽然在特定场景下能够得到较好的检测精度和速度，但自适应性和泛化性较弱。近年来，深度学习技术被广泛应用于目标检测。基于深度学习的目标检测方法能够自适应提取不同层次的图像特征，训练得到的模型可以应用于不同场景，大幅度提升模型的精度和泛化能力［8-12］。Mask R-CNN模型是近年来较为常用的深度学习算法之一，在众多的应用场景中均取得了优秀的表现。Mask R-CNN通过使用RoIAlign改进了Faster R-CNN的RoIPooling，并且采用双线性插值算法来减小边界框回归的位置误差［13］。Mask R-CNN模型不仅具有较好的检测性能，还能对检测目标进行像素级的分割，符合本研究应用场景的需求。但Msak R-CNN在进行蚕体和残余饲料检测时，如果数据标注不清、标注区域存在其它背景、目标物体轮廓重叠和粘连等，训练数据中存在一定的噪声，会降低模型检测和掩码分割的精确性和稳定性。针对此问题，本研究利用噪声数据对Mask R-CNN模型进行改进和调整，在模型框架中加入像素重加权策略和边界框细调策略，以提升模型对蚕体和饲料边界的分割能力。
本研究利用机器视觉系统获取人工饲料工厂化养蚕过程中4龄和5龄蚕的数字图像，并利用噪声数据对深度学习模型Mask R-CNN进行改进，用于对图像中的蚕体和残余饲料进行目标分割，之后利用分割掩码输出对蚕生长发育和饲料剩余等情况进行评估，为工厂化养蚕中人工饲料精准饲喂设备和管理系统的研发提供算法支持，实现工厂化养蚕中人工饲料投喂量的精确控制，提高饲料利用效率。
2 材料和方法
2.1 数据采集和预处理
2.1.1 数据采集
数据采集地点为浙江省嵊州陌桑高科股份有限公司的工厂化养蚕人工饲料喂食车间（29°35' N，120°51' E）。家蚕品种为“中2016×日2016”，是为工厂化养蚕培育的特有品种。图像获取环境温度为（25±1）℃，湿度为60% ~70%。
从蚁蚕到结茧，蚕需要经历1~5个龄期，每个龄期之间会进行一次休眠（蜕皮）。每次蜕皮后，蚕体都会长大，并需要更多的食物。前3龄的蚕只需要很少的食物，约占整个生长周期所需饲料的5%，4龄期和5龄期消耗饲料占整个蚕生长周期中消耗饲料总量的95%以上。因此，本研究仅针对4龄和5龄的蚕进行识别。
图像采集设备为工业相机FLIR Blackfly S USB3，镜头型号为长步道FA3516A。相机主要规格参数为：分辨率2000万像素，定焦镜头焦距35 mm，光圈F2.8，C-Mount镜头类型、最大分辨率5472×3648、帧率18 f/s、像素大小2.4 μm。蚕盒在流水线系统上以1.5 m/s的速度水平移动，并在投喂饲料时有5 s左右的停止。蚕盒的尺寸为60 cm×100 cm。相机安装在养蚕盒单元停止处正上方2 m处，并在蚕盒停留间隙进行图像拍摄。相机通过USB 3.0接口连接到笔记本电脑，使用相机附带的应用程序进行控制操作。
2.1.2 图像预处理
原始图像的尺寸较大，蚕体数量较多，给目标物体标注和建模带来一定困难。为提高标注效率，统一图像尺寸，便于数据处理和后续分析，对原始图像数据进行了同尺寸裁剪，裁剪像素为2000×2000，从中挑选较为清晰的数据进行后续处理。
数据增广（Image Augmentation）可以提高图像数据的质量、扩大训练数据集的规模［14］。本研究使用旋转与翻转、亮度增强、添加噪声3种方法对原始图像进行增广。旋转与翻转是广泛使用的图像增广方法之一［14,15］，对所有图像进行90°、180°以及270°旋转和水平镜像翻转处理。由于工厂化养蚕对车间照度有严格要求，蚕室光线较暗，无法采用常规方法进行补光，原始图像的亮度偏低，所以将图像的亮度提升20%，用于弥补环境光强的不足。此外，在图像获取过程中，图像采集设备的不稳定性可能会导致随机噪声的产生。针对此，参考Zhou等［14］的方法，在原始图像中加入方差为0.01的高斯噪声，用于提升模型的鲁棒性。处理后的数据增加到训练集中，进行模型训练。
在对图像进行增广和编号后，使用开源图形界面标注工具Labelme进行图像标注。通过绘制多边形来标注蚕体和残留的饲料，标注完成后将图片保存为*. Json文件。总共选择了180张裁剪后的高质量图片进行标注，其中90张为4龄，90张为5龄。每张图像包含约150~200个蚕体标注和30~50个饲料残留标注，对图像边缘处不完整的蚕也进行标注。图1 为裁剪后的4龄和5龄蚕的原始图像及不同预处理结果示例。
2.2 Mask R-CNN
Mask R-CNN由He等［13］提出，通过在Faster R-CNN网络中添加掩码分支，在目标检测的同时实现了实例分割。该模型沿用了Faster R-CNN的思想，特征提取采用ResNet-FPN架构，另外增加了一个Mask预测分支。Mask R-CNN主要分为三个模块：Faster R-CNN、RoIAlign和全卷积网络（Fully Convolutional Networks，FCN）。其采用了与Faster R-CNN相同的两阶段检测方法。在第一阶段建立区域候选网络（Region Proposal Network，RPN），然后进行特征提取［16］。在第二阶段，Mask R-CNN引入了RoIAlign方法代替Faster R-CNN的重采样方法RoIPooling［17］。除了类别检测，Mask R-CNN会为每个候选对象输出一个二进制的分割掩码［18］。Mask R-CNN的损失函数L表示为：
其中，Lcls 是分类损失；Lloc 是框回归损失；Lmask 为掩码损失。

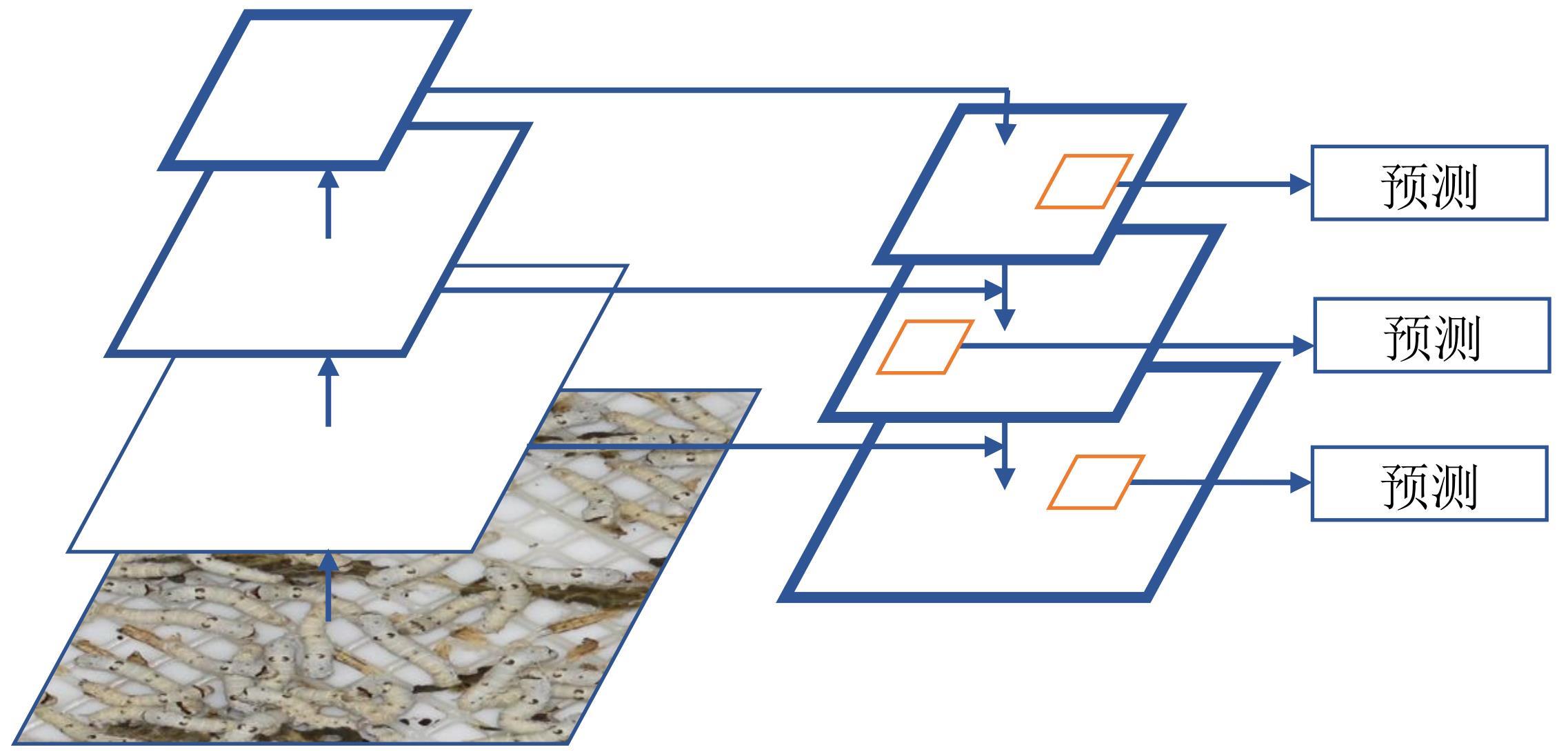

为了针对不同大小的家蚕进行多尺度蚕体预测，采用特征金字塔网络（Feature Pyramid Network，FPN）进行多尺度特征学习。FPN采用自上而下和自下而上的双向多尺度边框预测方法，可以将各个层级的特征进行融合，使其同时具有强语义信息和强空间信息［19］。图2 所示为FPN的结构示意图。本研究中的Mask R-CNN采用ResNet50-FPN的骨干网络进行特征提取。在RPN生成过程中，anchor的大小为32、64、128、256和512，尺度为0.5、1.0和2.0。
2.3 利用噪声数据改进Mask R-CNN模型
2.3.1 原始Mask R-CNN模型存在问题及改进思路
原始Mask R-CNN模型虽然在自然图像分割上效果优越，但在分割小物体以及遮挡严重等情况下分割性能仍需改进。由于相互重叠、粘连以及其它背景物体的干扰，蚕体和残余饲料的边界可能存在模糊、难以界定的情况，导致标注数据中存在一定的错误，给模型的训练带入噪声。有噪声情况下的分割模型可能出现以下问题：①错误类别标签损坏检测器；②错误分割掩码误导模型产生不精确的掩码预测。一个过大的标注区域将导致覆盖更多的背景区域，而过小的标注区域无法覆盖完整蚕或饲料。这些因素使得模型无法生成精准掩码；③有噪声的标注导致不稳定训练过程。当训练数据没有正确的类别标签或精确的掩码标注时，模型在训练过程中将出现不稳定的现象，损失函数不稳定将导致学习参数无法收敛至更优解。针对上述标注噪声对模型造成的影响，本研究在原始Mask R-CNN框架基础上，增加一个像素重加权策略和边界框细调策略，从噪声数据中训练一个更鲁棒的目标检测模型，实现模型性能的优化和提升。
2.3.2 主要处理流程
基于噪声数据改进的Mask R-CNN模型训练过程如下。
（1）将数据集分为训练集与元测试集，其中元测试集中的图片为人工检验后完全正确的标注数据，而训练集的标注存在噪声。
（2）使用迁移学习策略对预训练CNN模型进行微调和重训练。预训练模型使用COCO（Common Objects in Context）数据集训练。使用原始Mask R-CNN框架流程进行训练集数据训练，获得初始分类、边框回归和掩码分割结果。
（3）像素重加权策略将分类损失值作为输入，θ 1表示像素重加权策略中的参数。通过两层感知机后输出权重β作为像素的噪声水平。当像素标签不正确时，像素重加权模块输出较小的权重，而对于正确的像素标签，像素重加权模块输出的权重较大。
（4）边界框细调策略将边界框回归损失作为输入，θ 2表示边界框细调策略中的参数。通过两层感知机后输出边框位移变换参数，从而自适应地修改不精确的标注边界，并产生更准确的估计。经过边界框细调后，检测器将通过更准确的回归损失进行模型优化。

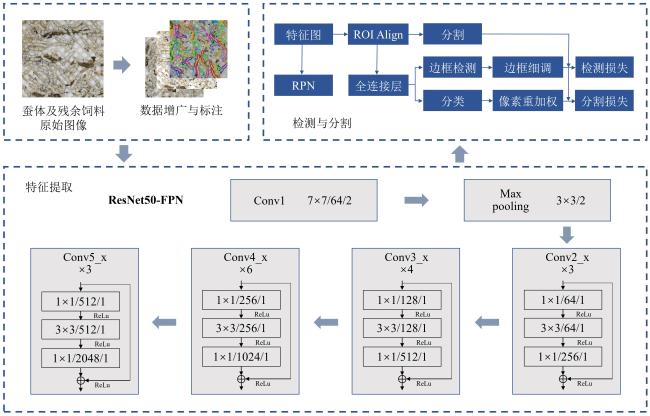

像素重加权策略和边界框细调策略的具体算法详见Xu等［20］的介绍。图3 所示为基于噪声数据改进的Mask R-CNN模型用于蚕体和残余饲料检测的框架流程。将所有180张图像分成训练集、验证集、元测试集和测试集4个数据集。随机选取100张图像作为训练集，用于模型的训练。选取20张图像作为验证集，进行超参数的调试和选取。元测试集中的图片为人工检验后完全正确的标注数据，用于像素重加权和边界框细调，共有20张图像。40张图像作为测试集用于模型测试和性能评价。每个数据集中的4龄和5龄蚕图像数量均相同。
2.4 模型性能评价
预测结果可分为四类：真正例（True Positives，TP）、真负例（True Negatives，TN）、假正例（False Positives，FP）和假负例（False Negatives，FN）。TP表示被模型预测为正的正样本，TN表示被模型预测为正的负样本，FP表示被模型预测为正的负样本，FN表示被模型预测为负的正样本。在判定上述四种预测类型的归属前，需要预先定义交并比（Intersection over Union，IoU）阈值。IoU衡量检测边界与真实边界（标注边界）之间的重叠率，表示为检测结果和标注区域的重叠部分占两个区域的并集面积的比例：
其中，CandidateBox为检测结果边界；GroundTruth为标注范围边界。如果IoU值等于1，则表示预测结果与标注完全重合；IoU越接近1，预测结果越好。在本研究中，定义IoU = 0.5为判定预测结果的阈值，即如果IoU大于0.5，将该预测结果视为一个成功的预测，归入上述四种类别中的一种；如果小于0.5，则将其视为一个失败的预测。
在本研究中，利用准确率（Accuracy）、平均精度（Average Precision，AP）和检测速度3项指标对Mask R-CNN模型的性能进行评价。
2.4.1 准确率
2.4.2 平均精度
平均精度（Precision）和召回率（Recall）是评价深度学习模型性能的常用指标，计算方式如下：
其中，TP+FP表示目标物的预测数量；TP+FN为目标物的真实数量。查准率表示预测结果中正确的比例，查全率表示正确预测的目标样本占目标样本数量的比例。当Precision和Recall都较高时，模型性能较好。将Precision作为纵轴，Recall作为横轴绘制曲线（P-R曲线）。AP的定义为不同Recall值下的平均Precision值，计算方法为P-R曲线的积分［21］：
其中，p表示Precision；r为Recall。AP值即为P-R曲线下方围成的面积。AP是最常用的目标检测模型性能评价指标之一。本研究中，AP在IoU阈值为0.5下计算，表示为AP50。
2.3.3 检测速度
3 试验与结果分析
3.1 试验设置和模型训练参数
使用迁移学习策略对预训练的模型进行微调和重训练。预训练模型使用COCO数据集训练。初始学习率为0.02，在50,000步时降低为0.0001，在70,000步时降低到0.00001。FPN在2、3、4和5残差块单元的输出上执行。研究使用开源深度学习框架PyTorch用于模型训练，编程语言为Python。试验在Ubuntu操作系统上进行，计算机配置32.0 GB内存和Intel®Core TM i7-9700K CPU @ 3.60 GHz×8处理器。在四个NVIDIA Tesla V100图形处理单元（Graphics Processing Unit，GPU）上并行训练。使用验证集数据进行模型评估和超参数调整，选取最优的参数组构建模型，再用测试集数据进行模型性能评估。模型其他初始参数见表1 。
表1 蚕体和残余饲料识别模型的初始化参数Table 1 The initialization parameters of the model for silkworm and residual feed |
| 图像尺寸/px | 批尺寸 | 动量 | 初始学习率 | 总步长/步 | 权重衰减 |
|---|---|---|---|---|---|
| 512×512 | 16 | 0.8 | 0.02 | 85,000 | 0.0005 |
3.2 检测与分割结果

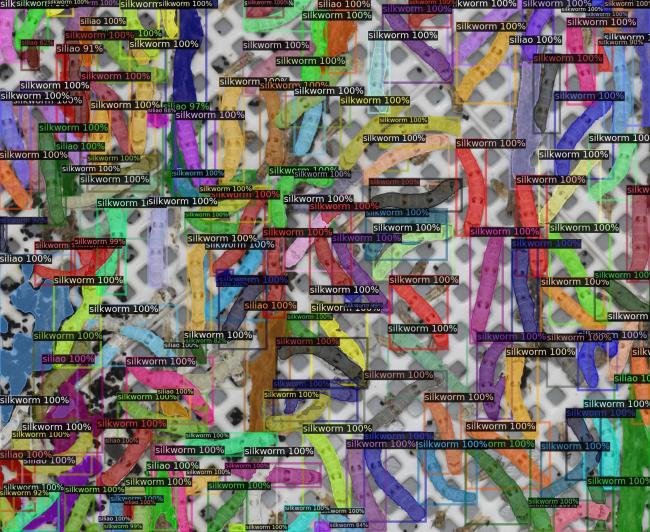

将预测结果与标注数据进行比较，评估模型的性能。改进Mask R-CNN模型的检测结果如图4 所示。其中边框表示蚕和残余饲料的识别检测结果，掩码表示分割结果。从图中可以看出，改进Mask R-CNN模型在定位目标对象方面表现良好，可以准确识别出蚕。尽管蚕蜕与蚕体较为相似，模型仍可以准确地区分两者。对于相互重叠的蚕也有较好的识别效果。
表2 两种蚕体与残余饲料检测模型的性能Table 2 The performance of the silkworm and residual feed detection models |
| 模型 | 目标 | 准确率/% | 检测 AP50 | 分割AP50 |
|---|---|---|---|---|
| Mask R-CNN | 蚕 | 95.23 | 0.764 | 0.768 |
| 饲料 | 85.35 | 0.602 | 0.611 | |
| 改进Mask R-CNN | 蚕 | 96.83 | 0.790 | 0.795 |
| 饲料 | 87.71 | 0.641 | 0.653 |
在检测速度方面，训练完成的改进Mask R-CNN模型在配置NVIDIA Tesla V100显卡和i7-9700K CPU的计算机上检测测试集图像的ART为0.075 s，Tmax 为0.142 s。在NVIDIA Jetson AGX Xavier开发板上部署模型进行测试，检测ART为1.32 s，Tmax 为2.05 s。该运算速度可以达到饲喂流水线上基于机器视觉系统的蚕体和残余饲料的实时检测要求。
3.3 不同龄期蚕分割模型表现
由于不同龄期蚕的形态特征不同，使用蚕不同生长阶段的图像数据训练的模型可能出现不同的检测表现。为比较蚕不同龄期数据集训练模型的性能，将整个数据集分为4龄和5龄两类，分别进行蚕体检测模型的训练和测试。从表3 所示的模型测试结果可以看出，5龄模型比表2 中完整数据模型的表现更好，而4龄模型的表现低于完整数据模型。两者相比，5龄数据集训练的模型在测试数据上比4龄模型展现出更好的性能。这表明训练图像的龄期将影响模型的检测性能。蚕龄较大的模型要好于蚕龄较小的模型，这是因为4龄的蚕体型相对较小，颜色暗黄且分布密集，而5龄的蚕具有更清晰的轮廓特征、较大的个体和更少的重叠情况。
表3 不同龄期蚕数据训练改进Mask R-CNN模型的蚕体检测性能Table 3 The silkworm detection performances of the improved Mask R-CNN models using the training data of different instars |
| 龄期 | 准确率/% | 检测AP50 | 分割AP50 |
|---|---|---|---|
| 4龄 | 95.21 | 0.768 | 0.774 |
| 5龄 | 97.82 | 0.801 | 0.815 |
3.4 蚕体重叠对检测性能影响

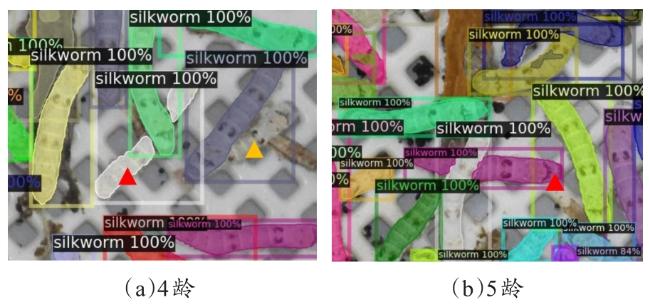

生产中，蚕体之间相互重叠的情况较多，可能会影响检测结果。本节分析了改进Mask R-CNN模型对重叠蚕的检测性能。图5 为重叠情况下的蚕的检测和分割输出实例。在测试图像中，出现重叠情况的蚕体被单独统计。测试集中共存在823条被覆盖的蚕，占总蚕数的13.4%。被重叠后显露的两段或三段蚕体被准确识别为同一条蚕的结果为正确识别，这些蚕体的总体检测准确率为95.06%，略低于整个测试数据集的检测准确率（96.83%），这说明重叠情况在一定程度上影响了检测的性能。尽管如此，改进Mask R-CNN对重叠蚕的检测性能依然较为理想，准确率接近于完整数据集，说明该模型对蚕体的检测性能较强，可以应对较为复杂的相互重叠情况。
3.5 数据增广对检测性能影响
为评估数据增广对模型性能的影响，对使用完整数据建立的模型和使用剔除不同处理图像的数据集构建的模型进行了性能比较。根据表4 所示，3种不同的图像增强方法对模型精度产生了不同程度的影响。其中亮度增强方法对模型性能的贡献最大。删除亮度增强处理的图像，模型的准确率降低了3.49%，检测AP50和分割AP50也有明显的下降。旋转与翻转处理对模型性能的帮助较弱，移除旋转与翻转图像后的模型准确率降低了2.04%。高斯噪声添加对模型的性能没有明显的影响。
表4 利用不同数据集训练的改进Mask R-CNN模型的蚕体检测性能Table 4 The silkworm detection performances of the improved Mask R-CNN model trained by different datasets |
| 数据集 | 准确率/% | 检测 AP50 | 分割 AP50 |
|---|---|---|---|
| 完整数据集 | 96.83 | 0.790 | 0.795 |
| 剔除旋转与翻转处理数据 | 94.79 | 0.773 | 0.771 |
| 剔除亮度增强数据 | 93.34 | 0.747 | 0.751 |
| 剔除噪声添加数据 | 96.02 | 0.785 | 0.791 |
4 讨论与结论
4.1 讨论
人工饲料工厂化养蚕是养蚕业的技术创新，为中国养蚕业的发展提供了新的方向。根据蚕的数量饲喂人工饲料，可有效提高饲料利用率，降低成本，提高蚕茧的整体品质。蚕的准确计数还可为预测蚕茧产量、估算饲料用量、计算家蚕损失量提供参考数据，为生产决策提供支持，提高工厂化养蚕的生产管理水平。近年来，深度学习技术在目标检测中得到了越来越多的应用。基于数字图像的目标检测结果取决于目标物体的大小、格局、重叠度、图片质量和训练样本量等多种因素。在本研究中，数据类别（不同龄期、重叠蚕体）会影响检测结果，这与Tian等［22］的研究结果一致。数据增广处理能够提高深度学习模型的检测能力，这与其他研究结果相一致［14,15］。亮度增强方法对模型的性能提高具有最大的贡献。
随着整个技术体系的不断更新和完善，大规模全龄人工饲料工厂化养蚕产业化日趋成熟。本研究证实了深度学习技术在工厂化养蚕中蚕和饲料残渣检测的可行性。然而，目前还存在一些问题需要在未来的工作中解决。例如，蚕体相互重叠较多会降低模型的检测性能，后续需要进一步分析其影响程度并增加此类训练样本，以提高模型的检测和分割能力。在残余人工饲料检测方面，由于其形状不规则，表面质地多样且不均匀，以及部分被蚕体覆盖，给识别带来了较大的困难。另外，家蚕粪便的颜色和表面纹理与残留饲料相似，使得数据标注较困难，容易出错，而错误的标注又会导致识别的错误。因此，模型在残余饲料检测性能方面还存在较大的提升空间。
利用改进Mask R-CNN模型的分割掩码输出可以进一步分析蚕的大小和匀整度，以及残余人工饲料的重量估算。这些信息可用于饲料用量管理、蚕茧大小和匀整性预测等环节。此外，该技术在家蚕育种的表型分析，如蚕大小、匀整性、死亡率和生长速率计算评价等方面具有很大的应用潜力。
4.2 结论
为实现自动识别养蚕盒蚕头数，本研究提出了一种利用噪声数据改进的Mask R-CNN模型，用于家蚕和残留人工饲料的检测，为工厂化养蚕中精准饲喂管理系统和投喂装置的研发提供核心算法。
利用噪声数据改进的Mask R-CNN模型对家蚕和人工饲料残渣具有较好的检测能力，总体检测准确率分别达到96.83%和87.71%，对蚕的检测和分割AP50分别为0.790和0.795，对残余饲料的检测和分割AP50分别为0.641和0.653。
模型在NVIDIA Jetson AGX Xavier开发板上测试的ART为1.32 s，Tmax 为2.05 s，可以实现工业流水线上蚕体和残余饲料的实时检测。
本研究建立的模型在精度和运算速度上可满足工业流水线上养蚕盒单元中蚕体的快速准确检测，因此可作为工厂化养蚕中人工饲料精准投喂控制信息系统和投喂装置开发的核心算法。
未来的工作重点是进一步提高模型的精度、鲁棒性和稳定性。为提高模型的性能，将引入更大规模的训练图像数据集，特别是蚕体相互重叠和粘连的样本，以及更多样的残余饲料样本。另外，下一步将选取不同结构的模型进行对比分析，对蚕体和残余饲料的图像特征提取、检测和轮廓分割作更深入的研究。
