基于不同空间分辨率无人机多光谱遥感影像的小麦倒伏区域识别方法

doi:10.12133/j.smartag.SA202304014

基于不同空间分辨率无人机多光谱遥感影像的小麦倒伏区域识别方法

魏永康^,¹, 杨天聪¹, 丁信尧¹, 高越之¹, 袁鑫茹¹, 贺利¹^,²^,³, 王永华¹^,³, 段剑钊¹^,²^,³, 冯伟^,¹^,²^,³

1.河南农业大学农学院，河南郑州 450046

2.教育部作物生长发育调控重点实验室，河南郑州 450046

3.省部共建小麦玉米作物学国家重点实验室，河南郑州 450046

Wheat Lodging Area Recognition Method Based on Different Resolution UAV Multispectral Remote Sensing Images

WEI Yongkang^,¹, YANG Tiancong¹, DING Xinyao¹, GAO Yuezhi¹, YUAN Xinru¹, HE Li¹^,²^,³, WANG Yonghua¹^,³, DUAN Jianzhao¹^,²^,³, FENG Wei^,¹^,²^,³

1.Agronomy College of Henan Agriculture University, Zhengzhou 450046, China

2.Key Laboratory of Regulating and Controlling Crop Growth and Development Ministry of Education, Zhengzhou 450046, China

3.State Key Laboratory of Wheat and Maize Crop Science, Zhengzhou 450046, China

通讯作者: 冯伟，研究员，研究方向为农业遥感应用。E-mail：fengwei78@126.com

收稿日期: 2023-04-27

基金资助:

河南省科技研发计划联合基金优势学科培育类项目 (222301420104)

Received: 2023-04-27

作者简介 About authors

魏永康，研究方向为农业遥感与农情监测。E-mail：wei3239125498@163.com E-mail：wei3239125498@163.com

摘要

［目的/意义］ 快速准确评估作物倒伏灾情状况，需及时获取倒伏发生位置及面积等信息。目前基于无人机遥感识别作物倒伏缺乏相应的技术标准，不利于规范无人机数据获取流程和提出问题解决方案。本研究旨在探讨不同空间分辨率无人机遥感影像及特征优化方法对小麦倒伏区域识别精度的影响。 ［方法］ 在小麦倒伏后设置3个飞行高度（30、60和90 m），获取不同空间分辨率（1.05、2.09和3.26 cm）的数字正射影像图（Digital Orthophoto Map，DOM）和数字表面模型（Digital Surface Model，DSM），从不同空间分辨率影像中分别提取5个光谱特征、2个高度特征、5个植被指数以及40个纹理特征构建全特征集，并选择3种特征选择方法（ReliefF算法、RF-RFE算法、Boruta-Shap算法）筛选构建特征子集，进而利用3种面向对象监督分类方法——支持向量机（Support Vector Machine，SVM）、随机森林（Random Forest，RF）和K最近邻（K Nearest Neighbor，KNN）构建小麦倒伏分类模型，明确适宜的分类策略，确立倒伏分类技术路径。［结果和讨论］结果表明，SVM的分类效果整体优于RF和KNN，当影像空间分辨率在1.05~3.26 cm范围内变化时，全特征集和3种优化特征子集均以1.05 cm分辨率的分类精度最高，优于2.09和3.26 cm。比较发现，Boruta-Shap特征优化方法既能实现降维和提高分类精度的目标，又能适应空间分辨率的变化，当影像分辨率为3.26 cm时，总体分类精度相较1.05和2.09 cm分别降低了1.81%和0.75%；当影像分辨率为2.09 cm时，总体分类精度相较1.05 cm降低了1.06%，表现为不同飞行高度下的分类精度相对差异较小，90 m总体分类精度可达到95.6%，Kappa系数达到0.914，满足了对分类精度的需求。 ［结论］ 通过选择适宜的特征选择方法，不仅可以兼顾分类精度，还能有效缩小影像空间分辨率变化引起的倒伏分类差异，有助于提升飞行高度，扩大小麦倒伏监测面积，降低作业成本，为确立作物倒伏信息获取策略及小麦灾情评估提供参考及支持。

关键词： 小麦倒伏 ; 无人机 ; 飞行高度 ; 特征选择 ; 分类模型 ; 支持向量机 ; 随机森林 ; K最近邻

Abstract

[Objective] To quickly and accurately assess the situation of crop lodging disasters, it is necessary to promptly obtain information such as the location and area of the lodging occurrences. Currently, there are no corresponding technical standards for identifying crop lodging based on UAV remote sensing, which is not conducive to standardizing the process of obtaining UAV data and proposing solutions to problems. This study aims to explore the impact of different spatial resolution remote sensing images and feature optimization methods on the accuracy of identifying wheat lodging areas. [Methods] Digital orthophoto images (DOM) and digital surface models (DSM) were collected by UAVs with high-resolution sensors at different flight altitudes after wheat lodging. The spatial resolutions of these image data were 1.05, 2.09, and 3.26 cm. A full feature set was constructed by extracting 5 spectral features, 2 height features, 5 vegetation indices, and 40 texture features from the pre-processed data. Then three feature selection methods, ReliefF algorithm, RF-RFE algorithm, and Boruta-Shap algorithm, were used to construct an optimized subset of features at different flight altitudes to select the best feature selection method. The ReliefF algorithm retains features with weights greater than 0.2 by setting a threshold of 0.2; the RF-RFE algorithm quantitatively evaluated the importance of each feature and introduces variables in descending order of importance to determine classification accuracy; the Boruta-Shap algorithm performed feature subset screening on the full feature set and labels a feature as green when its importance score was higher than that of the shaded feature, defining it as an important variable for model construction. Based on the above-mentioned feature subset, an object-oriented classification model on remote sensing images was conducted using eCognition9.0 software. Firstly, after several experiments, the feature parameters for multi-scale segmentation in the object-oriented classification were determined, namely a segmentation scale of 1, a shape factor of 0.1, and a tightness of 0.5. Three object-oriented supervised classification algorithms, support vector machine (SVM), random forest (RF), and K nearest neighbor (KNN), were selected to construct wheat lodging classification models. The Overall classification accuracy and Kappa coefficient were used to evaluate the accuracy of wheat lodging identification. By constructing a wheat lodging classification model, the appropriate classification strategy was clarified and a technical path for lodging classification was established. This technical path can be used for wheat lodging monitoring, providing a scientific basis for agricultural production and improving agricultural production efficiency. [Results and Discussions] The results showed that increasing the altitude of the UAV to 90 m significantly improved flight efficiency of wheat lodging areas. In comparison to flying at 30 m for the same monitoring range, data acquisition time was reduced to approximately 1/6th, and the number of photos needed decreased from 62 to 6. In terms of classification accuracy, the overall classification effect of SVM is better than that of RF and KNN. Additionally, when the image spatial resolution varied from 1.05 to 3.26 cm, the full feature set and all three optimized feature subsets had the highest classification accuracy at a resolution of 1.05 cm, which was better than at resolutions of 2.09 and 3.26 cm. As the image spatial resolution decreased, the overall classification effect gradually deteriorated and the positioning accuracy decreased, resulting in poor spatial consistency of the classification results. Further research has found that the Boruta-Shap feature selection method can reduce data dimensionality and improve computational speed while maintaining high classification accuracy. Among the three tested spatial resolution conditions (1.05, 2.09, and 3.26 cm), the combination of SVM and Boruta-Shap algorithms demonstrated the highest overall classification accuracy. Specifically, the accuracy rates were 95.6%, 94.6%, and 93.9% for the respective spatial resolutions. These results highlighted the superior performance of this combination in accurately classifying the data and adapt to changes in spatial resolution. When the image resolution was 3.26 cm, the overall classification accuracy decreased by 1.81% and 0.75% compared to 1.05 and 2.09 cm; when the image resolution was 2.09 cm, the overall classification accuracy decreased by 1.06% compared to 1.05 cm, showing a relatively small difference in classification accuracy under different flight altitudes. The overall classification accuracy at an altitude of 90 m reached 95.6%, with Kappa coefficient of 0.914, meeting the requirements for classification accuracy. [Conclusions] The study shows that the object-oriented SVM classifier and the Boruta-Shap feature optimization algorithm have strong application extension advantages in identifying lodging areas in remote sensing images at multiple flight altitudes. These methods can achieve high-precision crop lodging area identification and reduce the influence of image spatial resolution on model stability. This helps to increase flight altitude, expand the monitoring range, improve UAV operation efficiency, and reduce flight costs. In practical applications, it is possible to strike a balance between classification accuracy and efficiency based on specific requirements and the actual scenario, thus providing guidance and support for the development of strategies for acquiring crop lodging information and evaluating wheat disasters.

Keywords： wheat lodging ; UAV ; flight altitude ; feature selection ; classification model ; SVM ; RF ; KNN

PDF (4042KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

魏永康, 杨天聪, 丁信尧, 高越之, 袁鑫茹, 贺利, 王永华, 段剑钊, 冯伟. 基于不同空间分辨率无人机多光谱遥感影像的小麦倒伏区域识别方法[J]. 智慧农业（中英文）, 2023, 5(2): 56-67. doi:10.12133/j.smartag.SA202304014

WEI Yongkang, YANG Tiancong, DING Xinyao, GAO Yuezhi, YUAN Xinru, HE Li, WANG Yonghua, DUAN Jianzhao, FENG Wei. Wheat Lodging Area Recognition Method Based on Different Resolution UAV Multispectral Remote Sensing Images[J]. Smart Agriculture, 2023, 5(2): 56-67. doi:10.12133/j.smartag.SA202304014

1 引言

小麦是中国主要的粮食作物之一，据统计，2021年中国小麦产量约占粮食总产量的20.1%，是保障国家粮食安全的重要基石^［1］。随着全球气候变化，极端天气频繁发生导致作物在生长过程中常常受到倒伏的威胁。小麦倒伏发生后，植株营养和水分运输受到阻碍，严重影响籽粒灌浆过程，造成产量和品质下降，并且不利于机械化作业，增加生产成本^{［2, 3］}。作物倒伏面积的快速获取，可为灾情掌握、灾后补救及农业保险理赔提供技术支持^［4］。

传统作物倒伏面积调查主要依靠人工使用全球定位系统（Global Positioning System，GPS）、卷尺等工具进行实地测量和取证，费工费时且低效^［5］。相比传统方法，遥感技术的快速发展为作物倒伏的大规模快速监测提供了可能性。相较于卫星遥感和地面遥感，无人机遥感具有精准度高、成本低、可操作性强及高时空分辨率等优点，可进一步为灾害应急响应提供快速支持^［6］。Tian等^［7］通过提取无人机遥感影像中光谱反射率、植被指数、纹理特征及颜色特征，优化分析相关分类图像特征，构建了高准确度的水稻倒伏监测模型。赵静等^［8］将获取的30 m飞行高度下可见光影像和数字表面模型（Digital Surface Model，DSM）遥感影像用于小麦倒伏分类研究，达到倒伏区域精准识别的目的。Sun等^［9］利用特征变换预处理60 m飞行高度下的无人机多光谱影像，根据提取的相关特征实现玉米倒伏区域的高精度监测。基于单一飞行高度进行遥感倒伏监测研究其局限性较大，因为不同的飞行场景会导致获取的遥感影像分辨率不同，进而影响无人机影像相关特征数据的稳定性，降低无人机的监测精度和效率。另外，遥感在空间理论发展中也考虑了尺度与地理实体固有的空间属性，因此选择适宜空间分辨率开展研究更具意义。Flores和张昭^［10］使用机器学习和深度学习算法，对3种飞行高度（15、46和91 m）无人机数据进行分析，发现飞行高度对分类精度具有显著差异性，其中ResNet101在91 m采集的数据上表现出与15 m相近的分类效果，提高了数据采集和处理效率。黄艳伟等^［11］采用不同监督分类方法比较了不同分辨率无人机多光谱影像对小麦倒伏面积的提取精度，确立了较为适宜的空间分辨率范围。Yu等^［12］评估了20、40、80和120 m飞行高度下的无人机遥感影像对小麦倒伏分割精度，结果表明，飞行高度越高分类精度越低。由此可见，基于无人机平台的作物监测研究，更多考虑的是最佳影像空间分辨率下的监测结果，忽略了模型在不同飞行场景的差异性、适用性及飞行效率问题。鉴于此，考虑到适宜的特征优化方法不仅可以达到数据降维和提升模型精度的目的，而且能够保证特征选择的稳定性、鲁棒性和高泛化能力，不易因数据波动产生较大影响^［13］。如Chauhan等^［14］使用偏最小二乘法判别分析（Partial Least Squares Discrimination Analysis，PLS-DA）筛选RADARSAT-2和Sentinel-1卫星数据集，确定最佳特征变量组合，优化小麦倒伏区域分类模型，提高模型分类精度。

为充分发挥低空无人机遥感的高分辨率及机动灵活优势，为作物长势监测的相关标准化技术流程制定提供参考，本研究从不同特征选择方法与分类器组合入手，分析不同影像空间分辨率间差异情况，探讨模型构建方法在不同空间分辨率影像的适应性问题及鲁棒性，并通过适宜的分类策略优化飞行策略，提高无人机飞行效率，降低作物成本，实现作物倒伏区域的高效监测。

2 材料与方法

2.1　研究区概况

研究区位于河南省新乡市原阳县河南农业大学科教园区，地势平坦，处于华北平原中部，属于温带大陆性气候，年平均气温约14.5℃，年平均降水量约550.4 mm，全年日照时长约2407 h，种植制度主要为冬小麦-夏玉米一年两熟制。2021年小麦灌浆期河南中北部出现强降雨和大风天气，原阳科教园区小麦种植区域出现部分倒伏现象，试验区域地理位置、小区分布及倒伏情况具体见图1。

图1

新窗口打开| 下载原图ZIP| 生成PPT

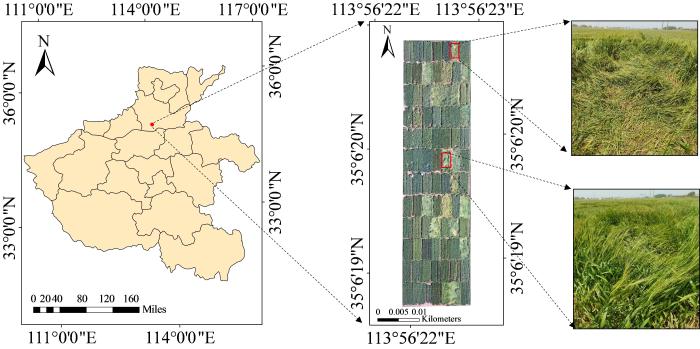

图1 河南省原阳县河南农业大学科教园区内小麦种植区域位置与倒伏图像

（a）河南省原阳县（b）研究区真彩色影像（c）倒伏图像

Fig. 1 Location of wheat planting area and image of lodging within the Yuanyang science and education park, Yuanyang county, Henan province

2.2　数据获取与处理

使用大疆M600六旋翼无人机搭载K6多光谱成像仪获取实际小麦倒伏区域多光谱影像。该传感器共5个多光谱通道，包含蓝光波段（450±10 nm）、绿光波段（550±10 nm）、红光波段（685±10 nm）、红边波段（725±10 nm）以及近红外波段（780±10 nm）。在倒伏发生后3天（2021年5月5日）和12天（5月17日）恰值天气晴朗、无风无云天气，设置3个无人机飞行高度30、60和90 m进行飞行区域拍摄，相对应的分辨率约为1.05、2.09和3.26 cm，具体参数见表1。相机拍照模式选择等距间隔拍照，航向重叠率75%，旁向重叠率70%，云台俯仰角度-90°，同时手持实时动态定位（Real-Time Kinematic，RTK）接收机测量地面控制点（Ground Control Point，GCP）的精确地理坐标。使用Pix4Dmapper软件将飞行获取的无人机多光谱影像进行影像拼接，生成DSM和数字正射影像图（Digital Orthophoto Map，DOM），利用ENVI5.3软件对生成的影像进行几何精校正和辐射校正，获得研究区地物反射率信息和地物高程信息。

表1 无人机不同飞行高度影像分辨率和数据统计

Table 1 Image resolution and statistics of UAV at different flight heights

飞行高度/m	分辨率/（cm·pixel^-1）	飞行时间/s	照片数量/张
30	1.05	176	62
60	2.09	56	16
90	3.26	29	6

新窗口打开| 下载CSV

2.3　研究方法

本研究旨在探明无人机不同飞行高度、分类方法及特征选择方法对小麦倒伏分类识别的影响。首先，通过预处理倒伏后3天在不同飞行高度的无人机多光谱遥感影像，选择3类特征构建特征集：光谱特征（波段反射率和植被指数）、利用光谱波段提取的纹理特征集、基于无人机三维点云生成表征高程信息的DSM。采用面向对象分类方法随机森林（Random Forest，RF）、支持向量机（Support Vector Machine，SVM）和K最近邻（K Nearest Neighbor，KNN），分别对不同飞行高度下的全特征集、ReliefF特征子集、RF-RFE特征子集、Boruta-Shap特征子集进行分类精度评价，并利用倒伏后12天影像数据比较两个测定日期之间分类结果，以验证评价分类方法的适应性。同时结合目视解译及遥感影像自身特点，经图像分割后建立分类规则，利用eCognition9.0软件随机选择的196个感兴趣区域（Region of Interest，ROI）用于定义训练样本和137个ROI定义验证样本对区域进行分类研究。具体技术路线见图2。

图2

新窗口打开| 下载原图ZIP| 生成PPT

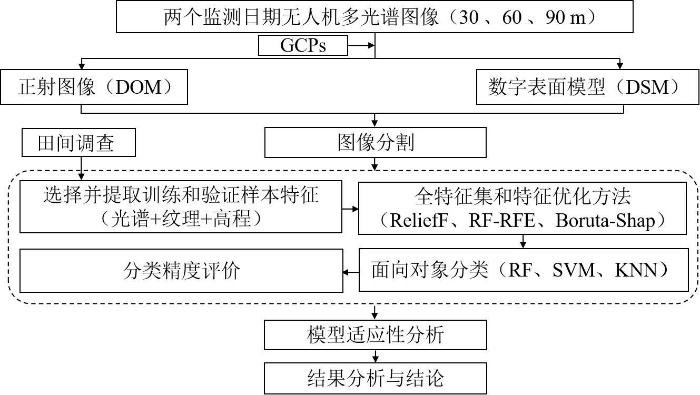

图2 小麦倒伏区域识别技术路线

Fig. 2 Technical flowchart of wheat lodging area indentification

2.4　影像特征提取

植被指数根据两个或多个波长范围内的地物反射率间的组合运算，结果可以突出图像中植被某一特性或细节，本研究结合前人研究结果选择常见的5个多光谱植被指数用于小麦倒伏区域分类，见表2。

表2 小麦倒伏分类研究中使用的植被指数

Table 2 Vegetation indices used in wheat lodging classfication study

植被指数	公式
差值植被指数（Difference Vegetation Index，DVI）^［15］	DVI= $R_{r e d . e d g e} - R_{r e d}$ （1）
归一化植被指数（Normalized Difference Vegetation Index，NDVI）^［15］	NDVI= $(R_{n i r} - R_{r e d}) / (R_{n i r} + R_{r e d})$ （2）
比值植被指数（Ratio Vegetation Index，RVI）^［15］	$R V I = R_{n i r} / R_{r e d}$ （3）
优化调节土壤植被指数（Optimization Soil-Adjusted Vegetation Index，OSAVI）^［16］	$O S A V I = (1 + 0.16) (R_{n i r} - R_{r e d}) / (R_{n i r} + R_{r e d} + 0.16)$ （4）
红边归一化植被指数（Red Edge Normalized Difference Vegetation Index，RENDVI）^［17］	$R E N D V I = (R_{r e d . e d g e} - R_{r e d}) / (R_{r e d . e d g e} + R_{r e d})$ （5）

注：Rnir为近红外波段，Rred.edge为红边波段，Rred为红光波段，Rgreen为绿光波段

新窗口打开| 下载CSV

纹理特征表征无人机影像中大量相似且规律性较强或较弱的元素及图形结构，描述光谱波段的空间变异性。由于每个光谱波段的纹理滤波反映出不同的特征信息，本研究利用灰度共生矩阵（Gray Level Co-occurrence Matrix，GLCM）对多光谱5个光谱波段的纹理特征进行提取，共得到40种特征图像，纹理特征参数计算公式具体见文献［18］。

DSM表征包含地表树木、建筑物和作物等高度的地面高程模型，进一步涵盖了除地面以外的其他地表信息的高程。本试验区域地势平坦，仅利用DSM即可反映倒伏小麦的高度特征变化，故提取高度平均值H_mean和标准差H_sd可用于小麦倒伏分类研究。

2.5　特征选择

特征选择的优劣显著影响分类器的性能。数据维度过高，易造成“维度灾难”，有必要剔除相关性较低或无相关的特征变量，提高建模效率，保证分类精度的前提下尽量减少特征变量。

（1）ReliefF特征选择。从训练集中随机选择一个样本R，然后从和R同类的样本集中找出R的k个近邻样本，称为Near Hit；从每个R的不同类的样本集中均找出k个近邻样本，称为Near Miss；根据R和Near Hit及R和Near Miss间的距离，更新每个特征的权重，重复上述过程m次，得到每个特征的平均权重，通过设置阈值保留权重大于阈值的特征或只保留权重最大的前n个特征。

（2）RF-RFE特征选择。将RF作为基分类器，通过增加或移除特定特征变量，找到能最大化模型性能的最优组合变量，基本过程是使用所有特征变量训练模型，计算每个特征变量的重要性进行排序，剔除得分最小的特征变量，基于新数据集训练模型，重计算每个特征变量的重要性并进行排序，重复迭代，直至变量数为0，比较每个特征子集的模型分类效果，选择最优的特征变量集合。

（3）Boruta-Shap特征选择。Boruta-Shap是一种结合Boruta特征选择算法和Shapley值的包装器特征选择方法，该组合在速度和特征子集质量上都优于原来的置换重要性方法，不仅有助于减轻选择高频或高基数变量的影响，而且提供了一个更好的特征子集和最精确的全局特征排名，可用于模型推理。

2.6　分类方法

利用eCognition9.0软件对遥感影像进行面向对象分类研究。多尺度分割是面向对象分类研究中最关键的步骤，通过反复试验验证，确定合适的分割尺度、形状因子和紧密度参数，达到最佳的分割效果。由于研究区域采用小区域种植模式，通过多次实验之后确定分割尺度为1，形状因子确定为0.1，紧致度确定为0.5。并选择支持向量机、随机森林和K最近邻分类器作为作物的倒伏分类手段。

2.7　精度评价

混淆矩阵是通过将每个实测像元的位置和分类与分类图像中的相应位置与分类相比较计算的，是评判模型结果的指标，其中总体分类精度（Overall Accuracy，OA）表示正确分类的类别的像元数与总体像元个数的比值，Kappa系数（Kappa coefficient）用于衡量分类精度，本研究选择上述两个常用指标来评价小麦倒伏识别的正确性，具体如公式（6）和（7）所示^［19］。

O A = \frac{1}{N} \sum_{i = 1}^{n} x_{i i} \times 100 %

（6）

K a p p a = \frac{N \sum_{i = 1}^{n} x_{i i} - \sum_{i = 1}^{n} x_{i +} x_{+ i}}{N^{2} - \sum_{i = 1}^{n} x_{i +} x_{+ i}}

（7）

其中，N代表验证样本的总数，个；n代表混淆矩阵的总列数； $x_{i i}$ 代表混淆矩阵的第 $i$ 行、第 $i$ 列的像元数量，个； $x_{i +}$ 和 $x_{+ i}$ 分别表示混淆矩阵各行各列元素之和。

3 结果与分析

3.1　基于影像全特征集的倒伏分类

为比较不同飞行高度下多特征信息对作物倒伏分类效果的影响，利用SVM、RF和KNN分类器对全特征集进行建模分析，使用OA和Kappa系数对不同分类模型精度进行评价，结果见表3，表明在分辨率1.05~3.26 cm范围，影像变化对3种不同分类器具有相同的影响，均表现1.05 cm为最佳分辨率，且随着分辨率降低而分类精度下降。其中从1.05到3.26 cm分辨率，SVM、RF和KNN总体分类精度变化范围别为90.4%~93.7%、85.7%~89.7%和79.8%~85.1%，SVM在分类效果中显著优于RF和KNN分类器。进一步考查在1.05较2.09 cm、1.05较3.26 cm和2.09较3.26 cm的空间分辨率间总体分类精度的相对差异，SVM分别减少1.19%、3.65%和2.43%，RF分别减少2.51%、4.67%和2.10%，KNN分别减少3.40%、6.64%和3.13%。可见，基于遥感影像的全特征集组合，空间分辨率为1.05 cm时，SVM模型的分类效果最优。分类结果如图3所示，当分辨率降低时，错分和漏分错误增加，同种地物被更多地分类成不同类别，导致均一地物被破坏，因此“椒盐现象”越严重。

表3 基于全特征集的小麦倒伏区域分类精度

Table 3 Classification precision results based on full feature collection

分辨率/cm	特征数量	SVM		RF		KNN
分辨率/cm	特征数量	OA/%	Kappa	OA/%	Kappa	OA/%	Kappa
1.05	52	93.7	0.883	89.7	0.81	85.1	0.724
2.09	52	92.6	0.867	87.5	0.776	82.3	0.677
3.26	52	90.4	0.821	85.7	0.749	79.8	0.639

新窗口打开| 下载CSV

图3

新窗口打开| 下载原图ZIP| 生成PPT

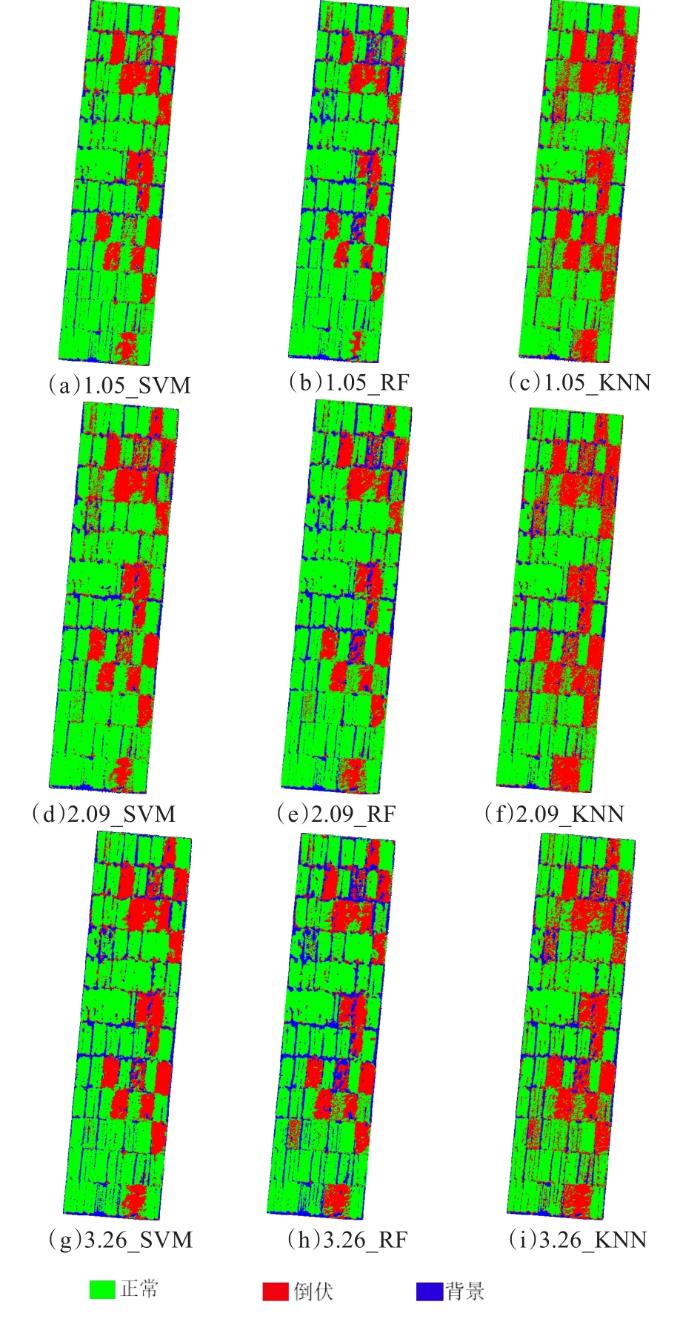

图3 不同空间分辨率影像全特征集的小麦倒伏分类图

Fig. 3 Wheat lodging classification map with full feature set of different spatial resolution images

3.2　基于ReliefF算法的特征选择倒伏分类

利用ReliefF特征选择算法分别对3种不同飞行场景下的全特征集52个特征变量进行筛选，设置阈值0.02，选择权重大于0.02的特征变量作为ReliefF特征子集（图4），分辨率分别为1.05、2.09、3.26 cm时，入选变量分别为12、8、6个。如表4所示，从1.05到3.26 cm变化区间内，SVM、RF和KNN总体分类精度变化范围别为89.8%~91.6%、83.5%~85.2%和78.2%~83.4%，其中SVM和RF的分类效果随飞行高度的增加而呈下降趋势。进一步考查在1.05较2.09 cm、1.05较3.26 cm和2.09较3.26 cm的空间分辨率间总体分类精度的相对差异，SVM分别降低1.21%、2.00%和0.78%，RF分别降低0%、2.04%和2.04%，KNN分别降低2.33%、6.65%和4.22%。由此可见，在3种不同飞行场景下，SVM分类器分类精度显著高于RF和KNN，泛化能力强。利用ReliefF算法对不同空间分辨率特征集进行筛选，特征集个数减少，在空间分辨率为1.05 cm时，SVM模型的分类效果最优，OA达到91.6%，Kappa系数达到0.867。

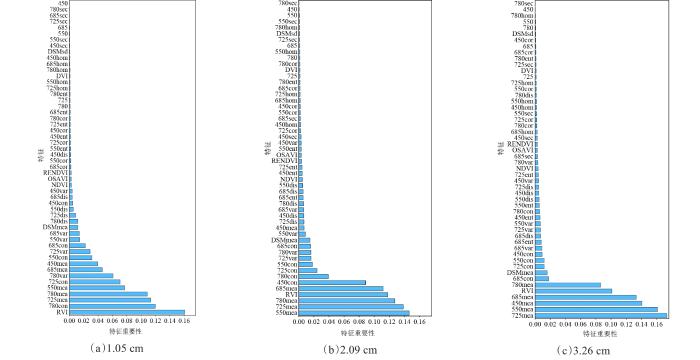

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4 基于ReliefF的不同空间分辨率特征集优化结果

Fig.4 Optimization results of different spatial resolution feature sets based on ReliefF

表4 基于ReliefF算法的小麦倒伏分类精度

Table 4 Lodging classification accuracy result of wheat based on ReliefF algorithm

分辨率/cm	特征数量	SVM		RF		KNN
分辨率/cm	特征数量	OA/%	Kappa	OA/%	Kappa	OA/%	Kappa
1.05	12	91.6	0.867	85.2	0.738	83.4	0.697
2.09	8	90.5	0.822	85.2	0.738	81.5	0.662
3.26	6	89.8	0.819	83.5	0.699	78.2	0.609

新窗口打开| 下载CSV

3.3　基于RF-RFE算法的特征选择倒伏分类

在3个飞行高度场景下，利用RF-RFE算法对每个特征重要性进行定量评估，按重要性降序引入变量，确定分类精度。空间分辨率分别为1.05、2.09、3.26 cm时，入选变量个数分别为11、6、6，特征选择结果见图5。从1.05到3.26 cm变化区间内，SVM、RF和KNN总体分类精度变化范围别为90.3%~92.0%、84.3%~86.0%和78.9%~82.8%（表5）。进一步考查在1.05较2.09 cm、1.05较3.26 cm和2.09较3.26 cm间总体分类精度的相对差异，SVM分别降低0.767%、1.88%和1.11%，RF分别降低-0.116%、1.90%和2.02%，KNN分别降低2.86%、4.94%和2.03%。可见，在3种不同飞行场景下，SVM分类器分类精度高于RF和KNN，且相对稳定，当空间分辨率为1.05 cm时，SVM模型的分类效果最优，OA达到92.0%，Kappa系数达到0.854。

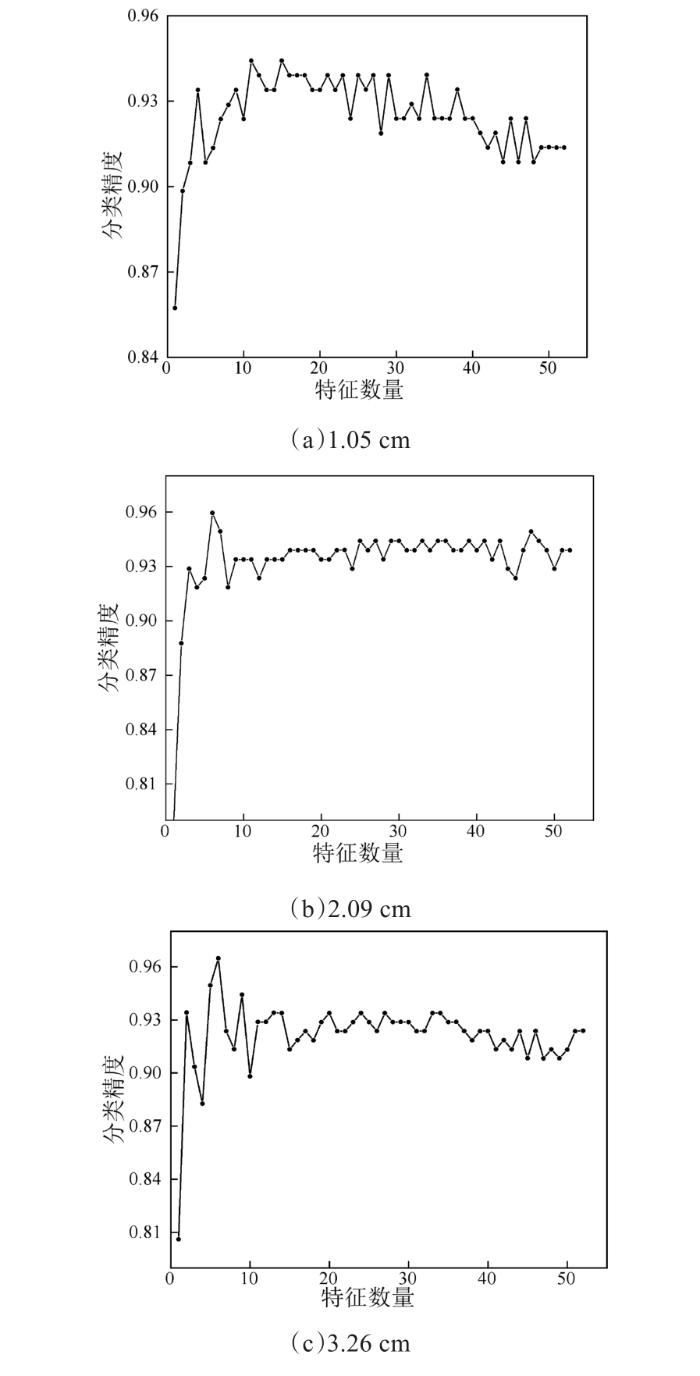

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5 基于RF-RFE的不同空间分辨率特征集优化结果

Fig.5 Optimization results of different spatial resolution feature sets based on RF-RFE

表5 基于RF-RFE算法的小麦倒伏分类精度

Table 5 Lodging classification accuracy result of wheat based on RF-RFE algorithm

分辨率/cm	特征数量	SVM		RF		KNN
分辨率/cm	特征数量	OA/%	Kappa	OA/%	Kappa	OA/%	Kappa
1.05	11	92.0	0.854	85.9	0.741	82.8	0.681
2.09	6	91.3	0.839	86.0	0.745	80.5	0.644
3.26	6	90.3	0.839	84.3	0.728	78.9	0.616

新窗口打开| 下载CSV

3.4　基于Boruta-Shap算法的特征选择倒伏分类

利用Boruta-Shap算法对全特征集进行特征子集筛选，当特征变量重要性得分高于阴影特征时，特征标注为绿色，其被定义为重要变量参与模型构建。空间分辨率为1.05、2.09、3.26 cm时，入选变量个数分别为39、43、35，特征选择结果见图6。在分辨率1.05~3.26 cm范围间，SVM、RF 和KNN总体分类精度变化范围分别为93.9%~95.6%、85.8%~90.7%和81.3%~84.7%，整体分类效果随飞行高度增加呈下降趋势（表6）。进一步考查在1.05较2.09 cm、1.05较3.26 cm、2.09较3.26 cm的飞行高度间总体分类精度的相对差异，SVM分别降低1.06%、1.81%和0.75%，RF分别降低3.66%、5.71%和1.98%，KNN分别降低1.68%、4.18%和2.46%。可见，在3种不同飞行场景下，SVM和RF在不同高度间的差异较小，表现相对稳定。当空间分辨率为1.05 cm时，SVM模型的分类效果最优，OA达到95.6%，Kappa系数达到0.914。

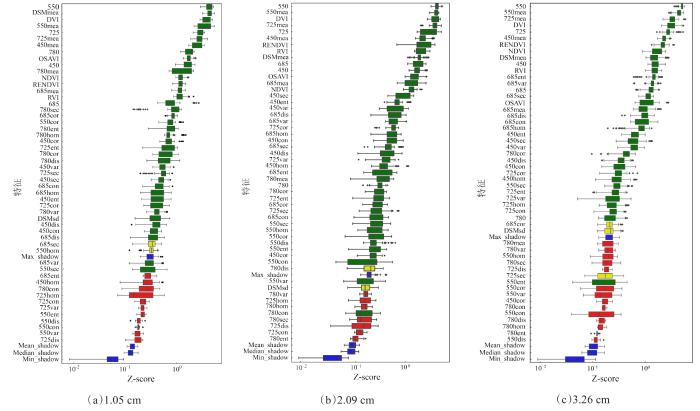

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6 基于Boruta-Shap的不同空间分辨率特征集优化结果

Fig.6 Optimization results of different spatial resolution feature sets based on Boruta-Shap

表6 基于Boruta-Shap算法的小麦倒伏分类精度

Table 6 Lodging classification accuracy result of wheat based on Boruta-Shap algorithm

分辨率/cm	特征数量	SVM		RF		KNN
分辨率/cm	特征数量	OA/%	Kappa	OA/%	Kappa	OA/%	Kappa
1.05	39	95.6	0.914	90.7	0.827	84.7	0.717
2.09	43	94.6	0.894	87.5	0.774	83.3	0.701
3.26	35	93.9	0.885	85.8	0.75	81.3	0.665

新窗口打开| 下载CSV

3.5　倒伏分类模型的适应性分析

考虑到倒伏发生后具有生长恢复效应，对倒伏后12天的无人机多光谱分辨率影像采用相同的处理方法，进行分类结果的比较验证，结果如表7所示。在分辨率1.05~3.26 cm范围间，SVM、RF和KNN总体分类精度变化范围分别为81.9%~87.5%、74.4%~79.9%和86.2%~90.4%，SVM的分类效果基本上优于RF和KNN分类器，其中全特征集的分类精度最高，但对高度特征比较敏感，变化范围大，Boruta-Shap特征子集对高度特征不敏感，模型更加稳健，且保持较高分类精度。对于不同分辨率遥感影像，最佳的空间分辨率为1.05 cm，随着空间分辨率的降低，分类精度整体呈下降趋势。从图7可以看出，基于不同的特征集，倒伏后不久（5月5日）收集到的无人机多光谱影像相较于持续一段时期（5月17日）的影像，产生更高的分类精度，表明倒伏早期阶段有更好的颜色对比，倒伏一段时间后茎秆会部分直立恢复生长，导致自然颜色损失及纹理结构趋近使得分类精度降低。

表7 不同倒伏分类模型的比较验证

Table 7 Comparison and validation of different lodging classification models

特征选择方法	分辨率/cm	特征数量	SVM		RF		KNN
特征选择方法	分辨率/cm	特征数量	OA/%	Kappa	OA/%	Kappa	OA/%	Kappa
全特征集	1.05	52	87.5	0.753	85.2	0.731	80.6	0.644
	2.09	52	84.2	0.712	80.2	0.638	77.4	0.582
	3.26	52	81.9	0.664	79.1	0.625	76.8	0.578
ReliefF算法	1.05	14	79.9	0.604	78.9	0.598	79.2	0.604
	2.09	9	75.6	0.538	74.2	0.527	75.6	0.538
	3.26	6	74.4	0.531	75.3	0.525	73.2	0.502
RF-RFE算法	1.05	11	85.7	0.724	83.9	0.710	77.9	0.592
	2.09	13	84.1	0.702	82.6	0.682	81.4	0.651
	3.26	6	82.7	0.686	80.3	0.642	77.0	0.577
Boruta-Shap算法	1.05	35	90.4	0.823	88.9	0.769	79.2	0.631
	2.09	39	88.6	0.765	85.3	0.732	77.8	0.586
	3.26	36	86.2	0.741	84.1	0.702	74.8	0.539

新窗口打开| 下载CSV

图7

新窗口打开| 下载原图ZIP| 生成PPT

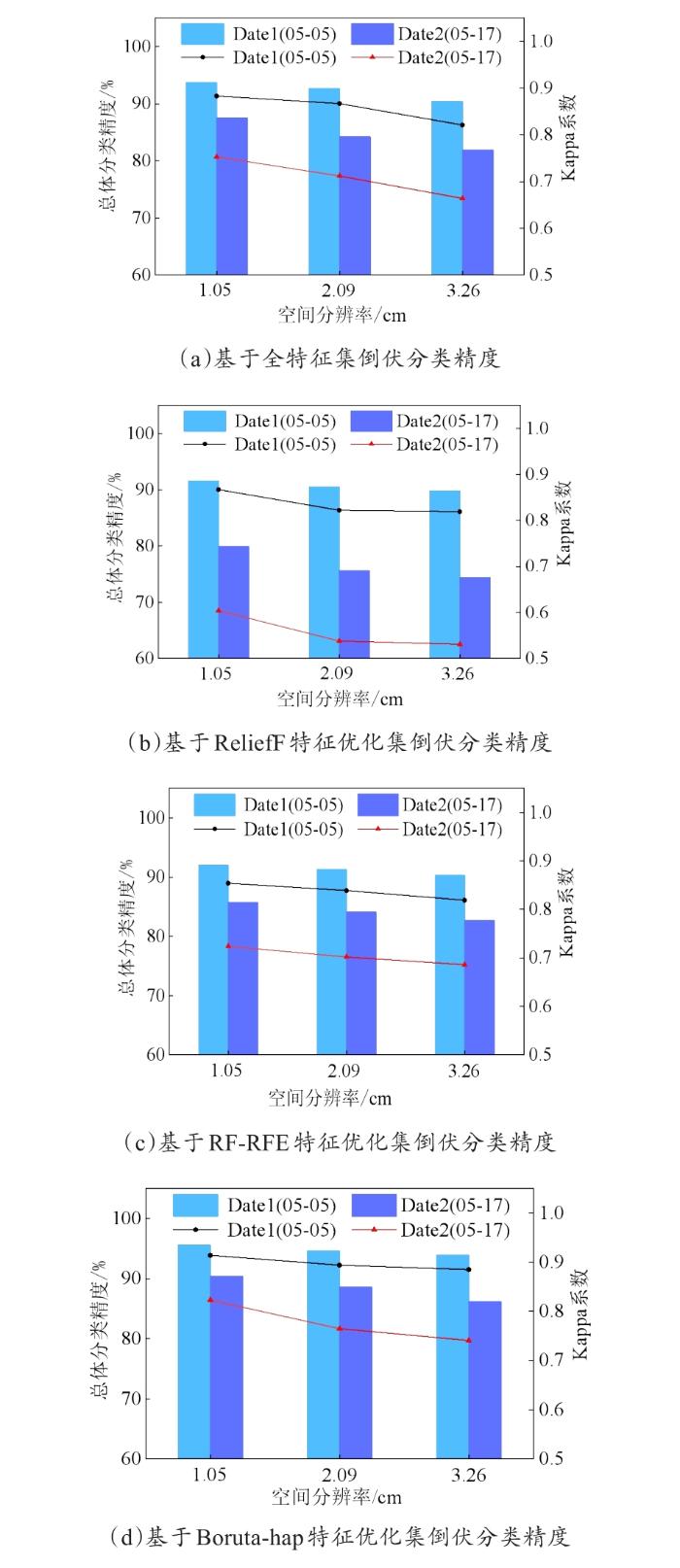

图7 不同飞行日期间各特征集倒伏分类结果比较

Fig. 7 Comparison of lodging classification results of each feature set during flight dates

4 讨论与结论

4.1　讨论

无人机影像空间分辨率的高低取决于飞行高度，直接影响监测效率和精度，所以在建立作物倒伏区域分类模型时，须考虑遥感影像分辨率对模型稳定性的影响。本研究结果显示，在监测范围不变的情况下，无人机飞行高度90 m获取的数据所用时间约为30 m的1/6，照片数量由62张减少到6张，说明高度的增加可以大幅度提高小麦倒伏区域识别效率。

本试验通过利用多分类特征，探究不同空间分辨率遥感影像对小麦倒伏区域分类结果的影响，通过设置3种不同的飞行场景（空间分辨率1.05、2.09和3.26 cm），结果表明1.05 cm空间分辨率是小麦倒伏区域识别的最佳分辨率，当影像空间分辨率降低时，整体分类效果逐渐变差，定位精度降低，导致分类结果空间一致性变差。然而，高空间分辨率的获取需要较低的飞行高度，这会降低监测效率。因此，在无人机遥感监测小麦倒伏时，不能单纯追求高空间分辨率，而要综合考虑飞行成本、影像获取及处理效率、分类精度等因素，根据具体需求寻求平衡点，既保证监测精度，又提高整体监测效率。

特征选择是重要的数据预处理技术，可显著提升机器学习算法的性能，增强模型的稳定性和适用性^［20］。相较于其他特征优化方法，Boruta-Shap算法只包含相关特征而不影响模型性能来减少特征的数量，在Boruta算法中添加Shap值可增强重要的解释能力，减少数据过度拟合问题，目前该算法被广泛应用于不同领域，在特征集优化和提升模型精度方面均具有优良表现^{［21, 22］}。不同的特征选择方法其筛选参数变量的标准不同，针对不同目标物属性，其结果存在较大差异，即使在相同数据集条件下，不同特征选择方法对模型的提升性能各不相同^{［23, 24］}。本研究使用全特征集、ReliefF特征子集、RF-RFE特征子集和Boruta-Shap特征子集进行分类精度比较，发现Boruta-Shap特征选择方法在兼顾较高分类精度的基础上，可以降低数据维度，提高运算速率，在3种空间分辨率条件下（1.05、2.09和3.26 cm），总体分类精度分别为95.6%、94.6%和93.9%，表现最佳。

此外，特征选择的稳定性也是需要考虑的重要因素，稳定性高有利于筛选相关变量，提高特征可信度、模型稳健性和高性能，还可以增强模型的解释性^{［25, 26］}。本研究比较了不同特征集，发现基于面向对象的SVM分类器与Boruta-Shap特征优化算法在多飞行高度遥感影像的倒伏区域识别中展示出较强的应用推广优势，且在1.05较2.09 cm、1.05较3.26 cm、2.09较3.26 cm的空间分辨率间总体分类精度的相对差异分别为1.06%、1.81%和0.75%，精度指标差异较小，表明模型在不同飞行高度间均具有较强的适应性。因此，选择适宜的特征选择方法，既能实现高精度的作物倒伏区域识别，又能降低影像空间分辨率对模型稳定性的影响，从而有助于提高飞行高度，扩大监测范围，提高无人机作业效率，降低飞行成本。

本试验基于低空无人机搭载多光谱传感器，通过设置3种飞行高度（30、60、90 m），使用3种面向对象分类方法（SVM、RF和KNN）训练不同空间分辨率影像全特征集、特征子集（ReliefF、RF-RFE和Boruta-Shap）。当倒伏发生在灌浆前期，倒伏小麦经过一段时间还能够自动恢复直立生长，这导致倒伏后不同时期的冠层结构有所变化，使得无人机影像获得的纹理特征不尽相同。倒伏早期的冠层光谱变化主要取决于茎秆和叶片的状态，而随着时间的推移，倒伏的光谱特性逐渐由穗决定，这就导致不同时间段遥感监测分析方法和倒伏精度的差异性^{［27, 28］}。本研究的倒伏监测策略及方法是利用倒伏发生3天时影像数据确立的，为检验该倒伏分类模型的稳定性及适用性，进一步利用倒伏发生12天时的无人机影像数据进行验证，结果显示倒伏分类精度尽管有所降低，但依然能够很好地识别倒伏区域，为准确监测倒伏面积提供技术参考及时期选择。当然，在实际生产中，倒伏监测应尽早进行，不仅监测区域及面积更精确，而且有利于灾后补救措施的及时制定，加快植株恢复性生长，最大限度减少倒伏的不利影响。

4.2　结论

本研究综合考虑无人机飞行高度、特征选择、分类器方法及飞行日期对小麦倒伏分类精度的影响，比较了不同分辨率遥感影像对分类器及特征选择方法的影响，并从分类精度、鲁棒性和整体效率角度系统考查无人机监测小麦倒伏的分类结果。比较而言，SVM的分类精度高且模型广泛性好，优于RF和KNN，且Boruta-Shap优化特征集表现最优，在保证较高精度的前提下，降低了数据维度，提高数据处理效率。当Boruta-Shap与SVM相结合，能显著提高分类精度，有效增强数据稳定性，缩小不同飞行高度间的分类精度差异，扩展无人机飞行高度和监测时期的选择范围，根据具体需求及实际情况综合考虑，寻找分类精度和效率间的平衡点，为实际生产应用选择适宜的飞行高度以及对应的影像分辨率提供信息参考。

本试验内容只针对小范围品种种植区域进行倒伏分类研究，今后应采集更大范围倒伏区域进一步验证，并对不同时期及区域倒伏模型的可迁移性进行可行性分析，进一步细致划分小麦倒伏等级，以全面评价倒伏胁迫对小麦生长及产量的影响，为灾情评估和减灾补救措施制定提供多种可行性方案和技术支持。

利益冲突声明

本研究不存在研究者以及与公开研究成果有关的利益冲突。
